绿城汽车照明 25S

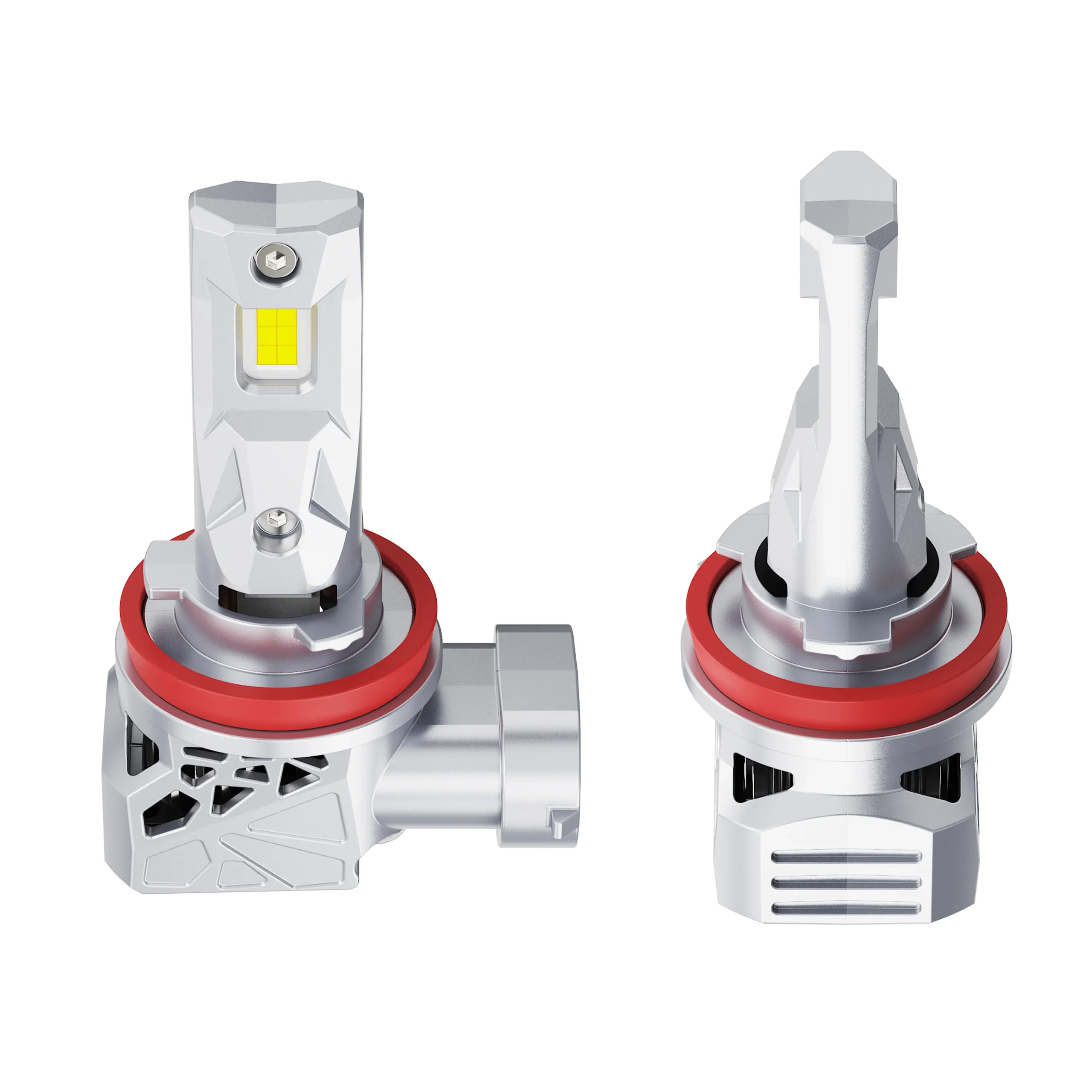

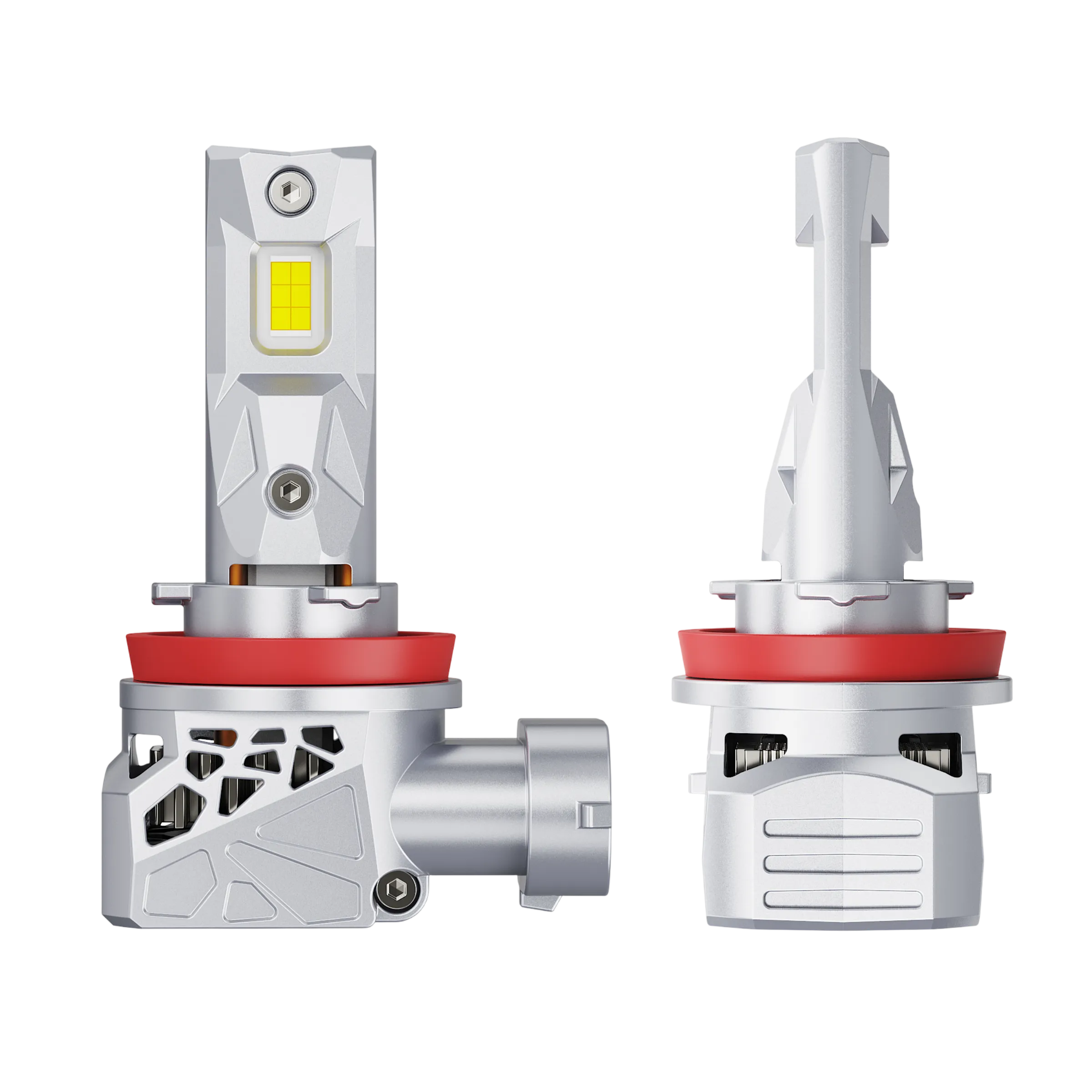

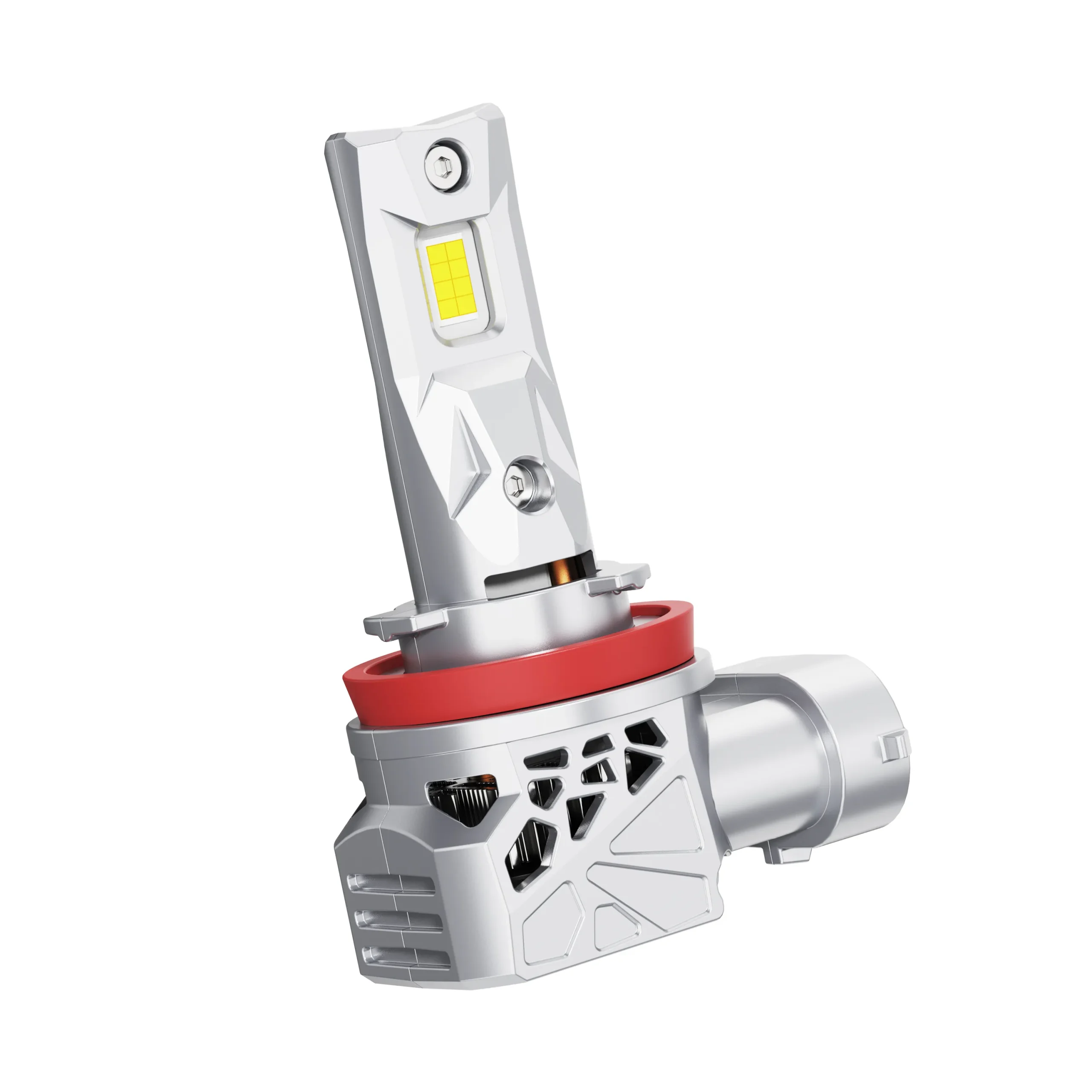

提供的图片展示了一款金属外壳的LED前大灯结构，可见其带有散热孔和后置风扇。该工程手册仅针对H4配置提供了量化的电气、光度、尺寸和重量数据。图中所示的9005、9006和H11灯座仅作为视觉范围参考，并非共同规格的声明。

11–30 V 输入电压，H4

3,000 / 2,400 流明 稳定光通量，典型值，H4 H / L

33.00 W 稳定电源，典型值，H4 H / L

23.8 × 23.8 × 57.3 毫米 H4 尺寸，±0.5 毫米

6000–7000 K
白光

4000–4600 K
如规定

XLS 下载技术数据

远近光

远近光独立工作模式

H4 远光与近光工作模式分别独立测定，并详细记录稳定工作电流、功率与光通量参数。

电压

明确标定工作电压

H4 工程技术资料明确标定 11–30 V 宽工作电压输入范围，具备优异的电路兼容性。

风冷

清晰可视的主动散热构造

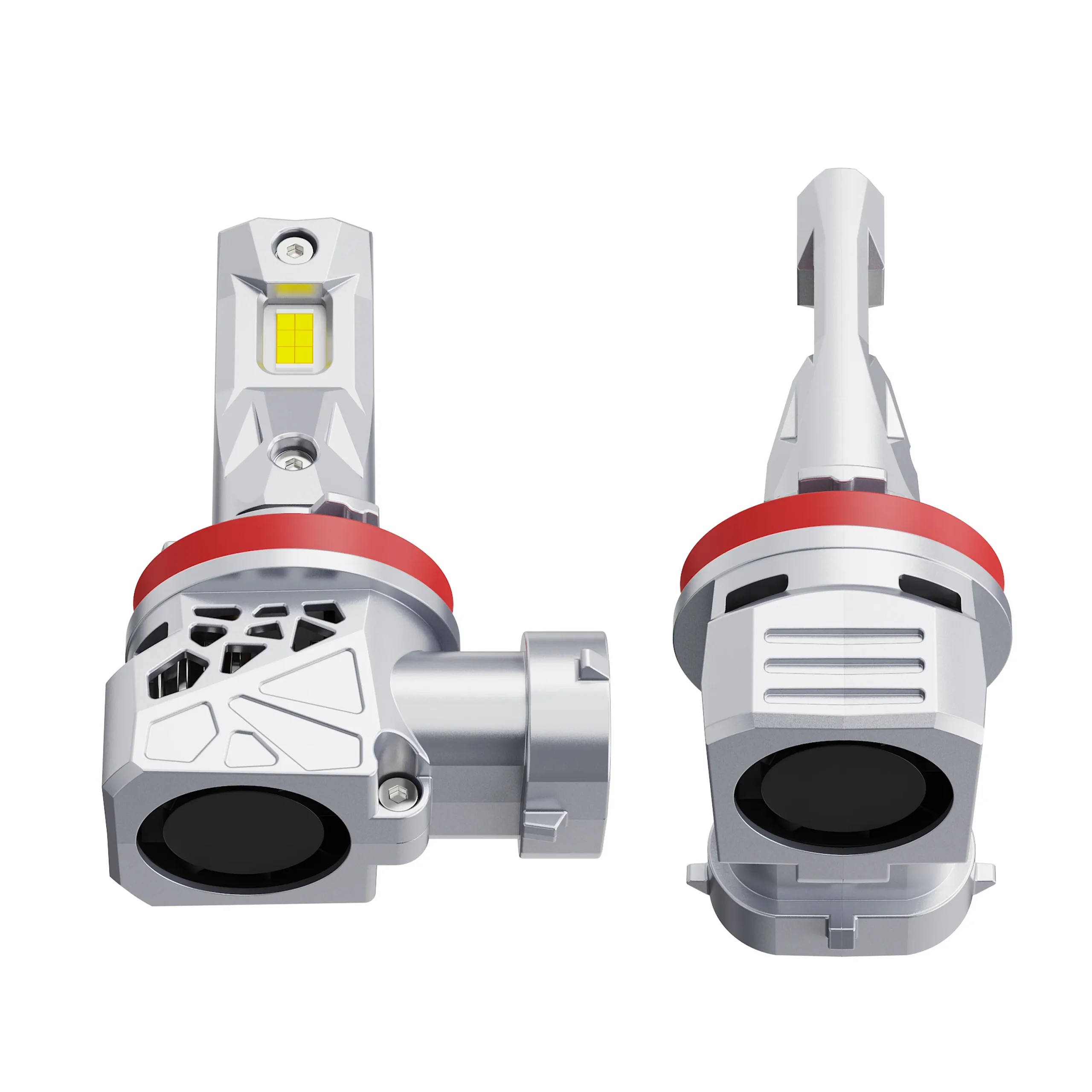

产品实物视图清晰展现立体导风散热槽与后置集成式高速静音散热风扇。

适配

丰富型号底座卡座可选

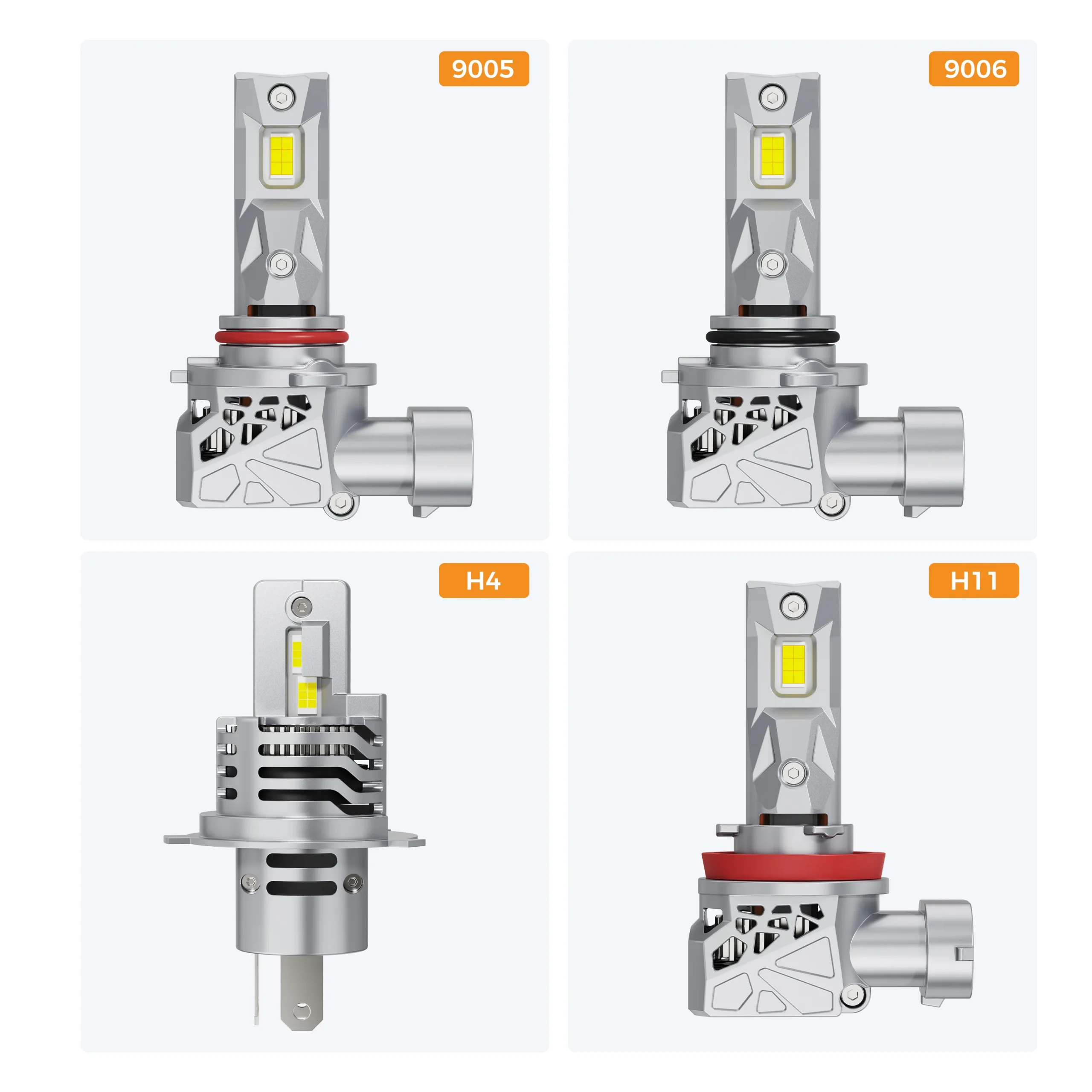

全系产品图示清晰涵盖 9005、9006、H4 及 H11 等常规规格；最终装车适配请按具体车型配置核实确认。

技术参数

以下 H4 权威参数引自《25SW 系列产品技术规格书》（版本 A1）。初始测试值与稳定工作测试值均作为独立数据予以保留展示。

输入电压 11–30 V

稳定工作功率 33.00 W

远 / 近光稳定光通量 3,000 / 2,400 lm

典型净重 81.4 g

产品信息

产品系列

25S

工程规格书分组

25SW 系列

工程规格型号

图示卡盘规格

9005, 9006, H4, H11

通用产品信息

规格书版本

修订日期

2025-11-12

稳定工作色温

6000–7000 K

规格书备注

正白光

稳定工作色温

4000–4600 K

规格书标识

未单独注明

电气参数 — H4

输入电压

11 / 13.2 / 30 V

最小 / 典型 / 最大

按规格书实测记录

初始启动电流（H4 远/近光）

80% / 3.30 / 120% A

稳定工作电流（H4 远光）

90% / 2.50 / 110% A

稳定工作电流（H4 近光）

90% / 2.50 / 110% A

初始启动功率（H4 远/近光）

80% / 43.56 / 120% W

稳定工作功率（H4 远光）

90% / 33.00 / 110% W

稳定工作功率（H4 近光）

90% / 33.00 / 110% W

光学参数 — H4

初始光通量（H4 远光）

80% / 3,800 / 120% lm

初始光通量（H4 近光）

80% / 3,100 / 120% lm

稳定光通量（H4 远光）

90% / 3,000 / 110% lm

稳定光通量（H4 近光）

90% / 2,400 / 110% lm

物理特性与外形尺寸 — H4

外形尺寸

23.8 × 23.8 × 57.3 mm

公差范围

±0.5 mm

产品净重

73.26 / 81.4 / 89.54 g

最小 / 典型 / 最大

可靠性、测试标准与制造品控

电气 / 光学测试环境条件

常温测试条件为 DC 13.2 V；光学测量测试标注为 DC/I，13.2 V / 10 A。

产线测试要求

产线测试执行 100% 全检；光学参数执行抽检，并定期与研发实验室检测数据进行校准比对。

通电老化测试

100% 成品满载老化

试产 / 量产老化时间

25°C 环境下 120 分钟 / 60 分钟

频繁开关耐久抽检

抽检 5 支；在 25°C 环境下开 1 秒 / 关 1 秒，持续测试 48 小时。

包装与装箱信息

以下为 25S 系列 LED 车灯标准包装规格参数。支持根据客户要求提供定制 OEM/ODM 彩盒包装设计以及外箱专属品牌印刷。

包装类型	装箱数量	外形尺寸 (长 × 宽 × 高)	毛重 (GW)	净重 (NW)
精品彩盒 (对装)	2 支 / 套	145 × 125 × 58 mm	0.28 kg	0.16 kg
标准外箱	30 套 / 箱 (60 支)	455 × 305 × 320 mm	9.20 kg	8.40 kg
出口标准托盘	36 箱 / 托盘	1200 × 1000 × 1430 mm	345.0 kg	302.4 kg

资料下载

25S 系列产品技术规格书（版本 A1）

完整工程技术文档，包含 25S 系列 LED 汽车大灯的电气参数、光学光通量、外形结构尺寸及严格测试工况标准。

XLS技术规格表下载

数据来源：转录自《25SW 系列产品技术规格书》（版本 A1）。所有光学及电气参数均在 DC 13.2 V / 10 A 规定测试条件下测得。
