C401 四透镜板灯

C401 四透镜板灯

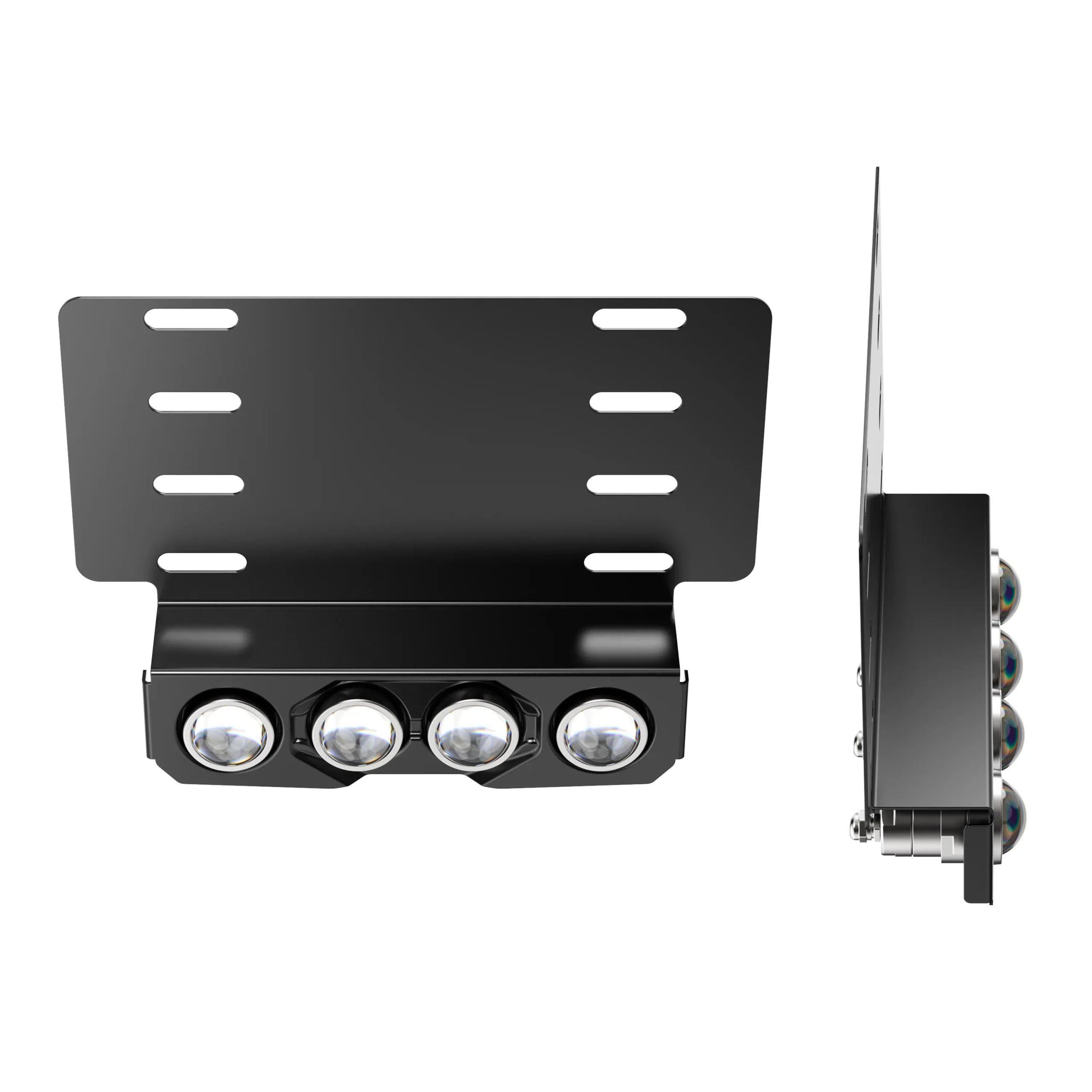

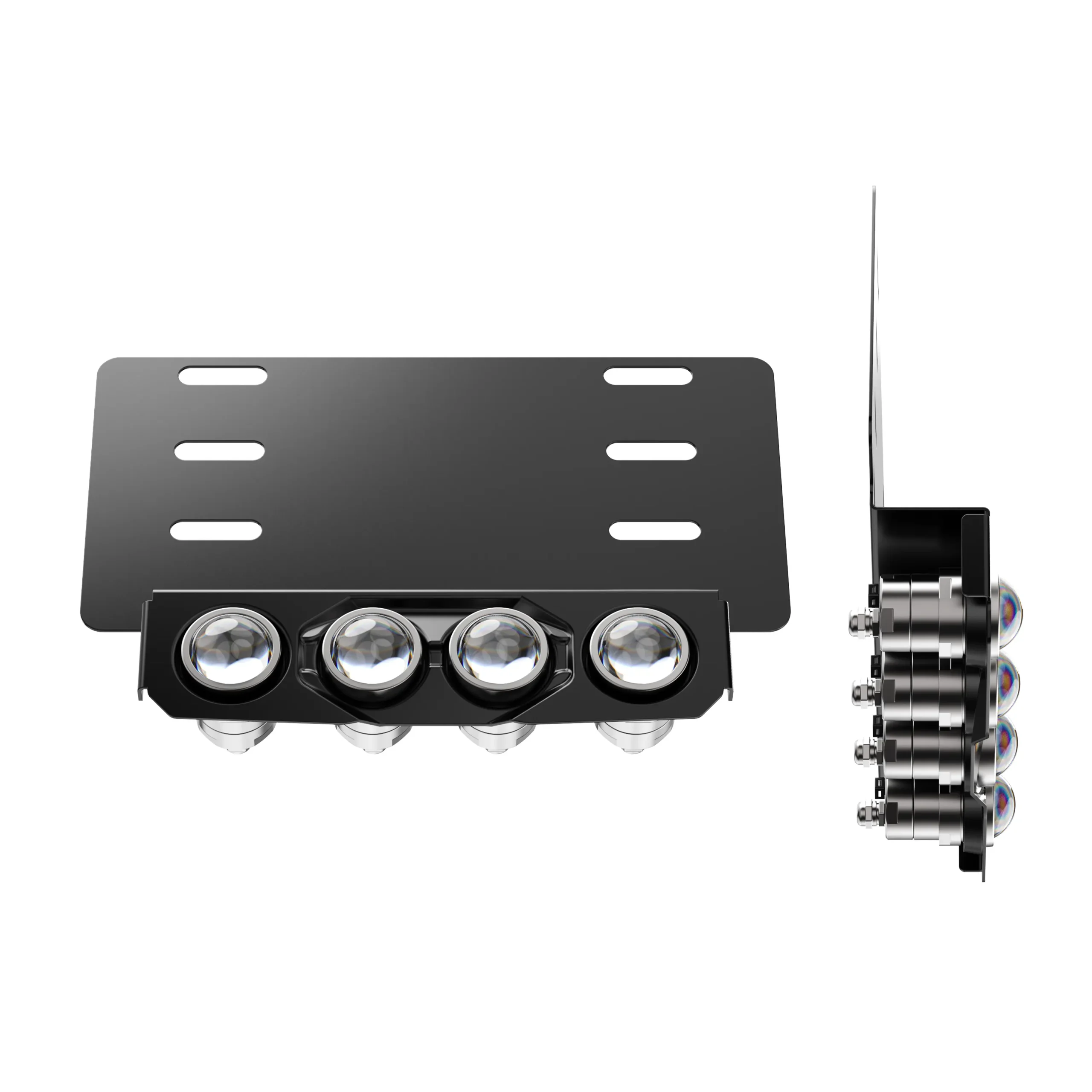

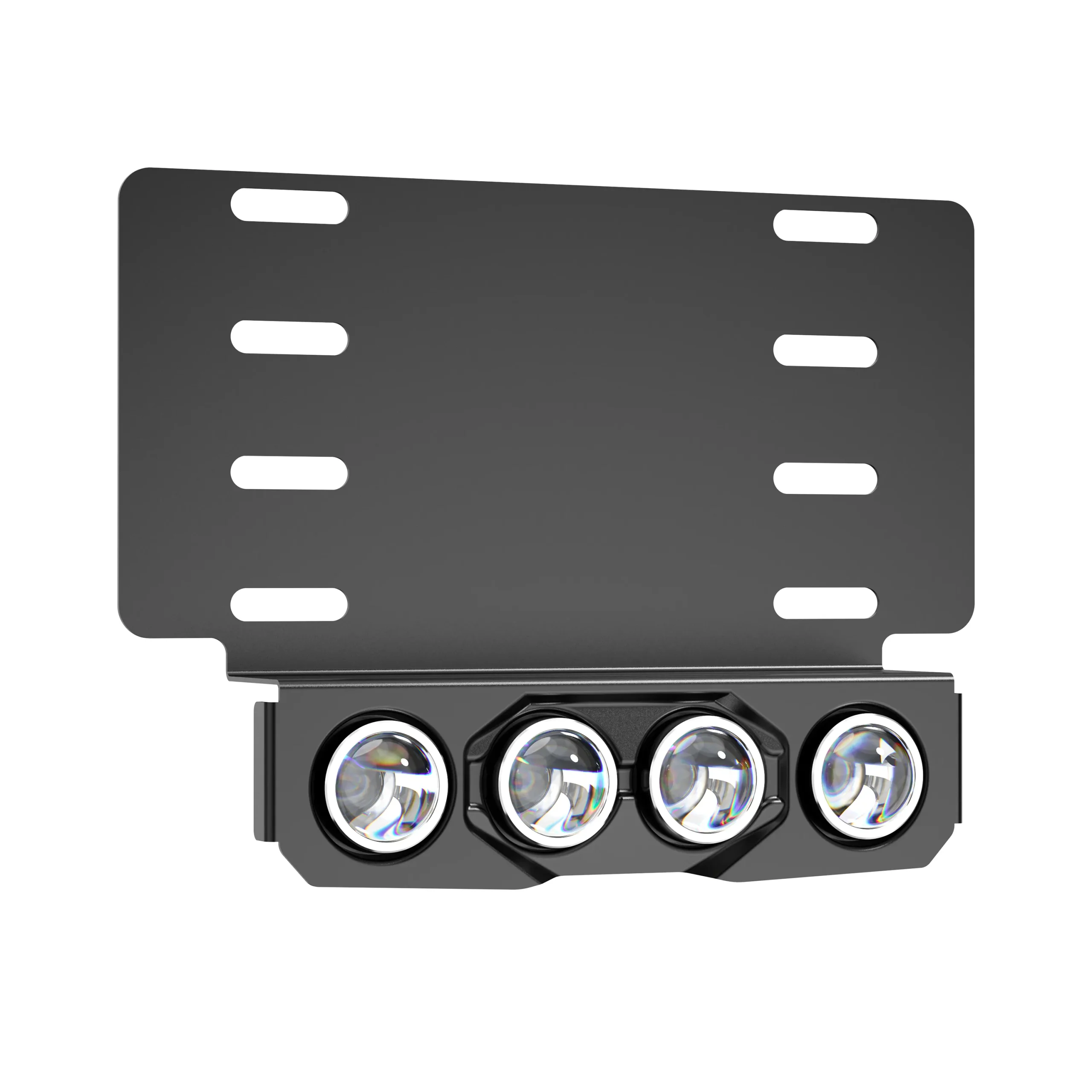

随附的产品图片展示了一个板装式四镜头组件。工程工作手册中定义了白光和暖光配置下的电气及光度参数。本页面严格按照发布时的原样，将初始读数与稳定读数区分开来。完整的光源规格及生产测试背景，请参阅可下载的工作手册。

11–30 V 输入电压

10.2 W 典型初始功率

2,700 流明 典型初始光通量

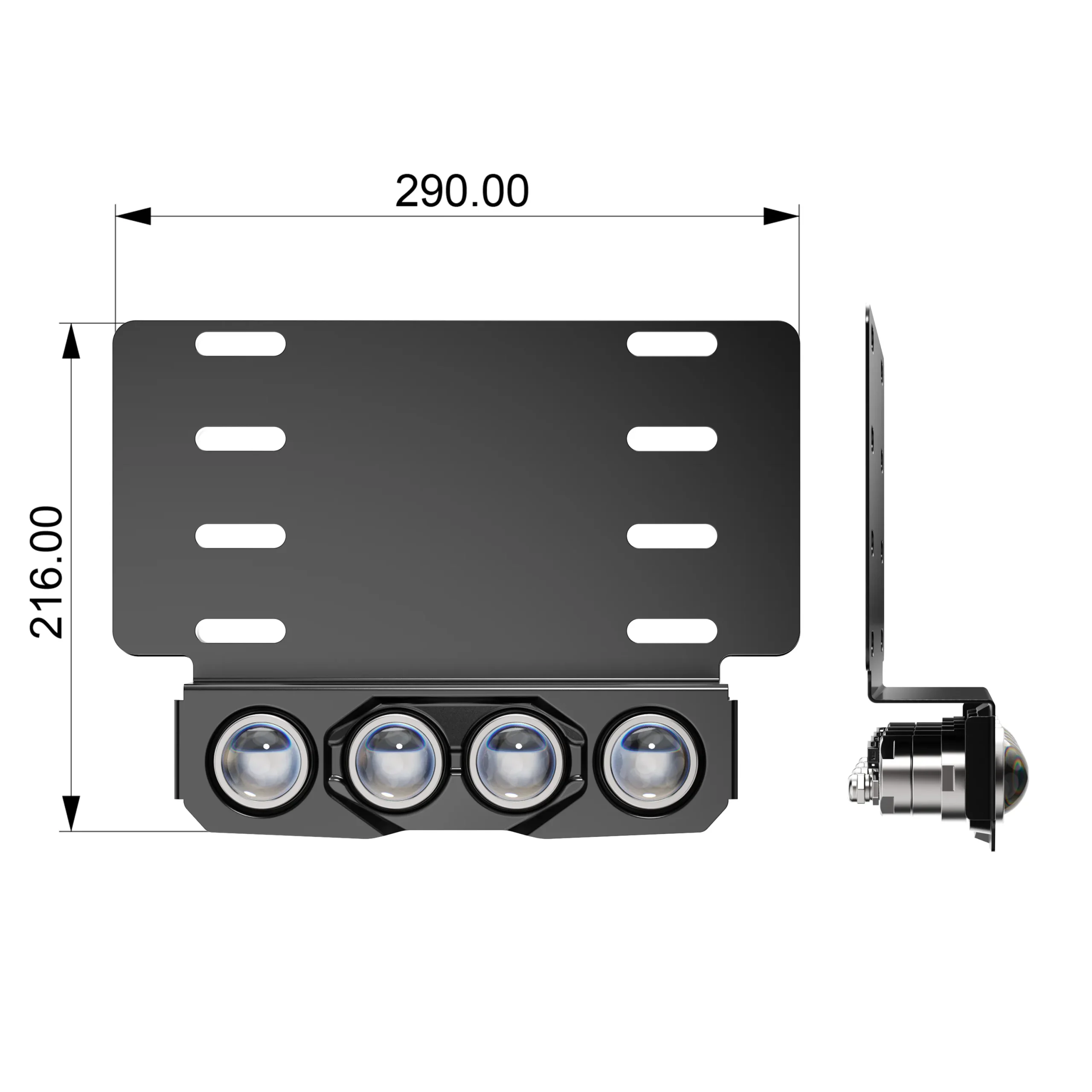

290 × 216 × 64 毫米 产品尺寸，±2 毫米

6000–7000 K
白光

2800–3200 K
金色光芒

4
LENS

聚光透镜模组结构

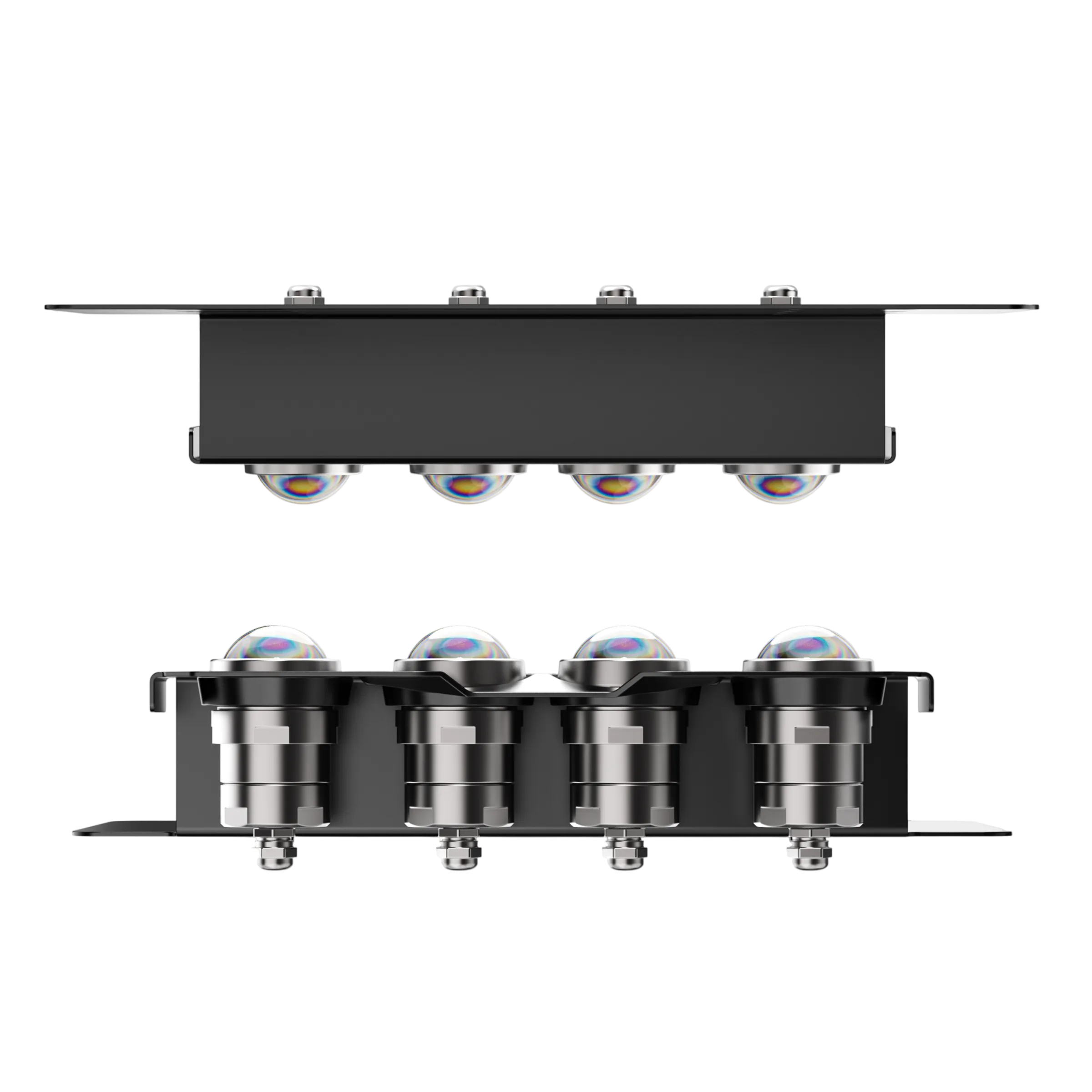

所提供的产品图片展示了在单体支架外壳中并排集成的 4 颗前置透镜。

11–30
V

宽输入电压范围

技术手册标明输入电压为最小 11 V、典型 13.2 V、最大 30 V。

2
COLORS

明确的光色规格选项

白光与金色光是技术手册中明确记录的两种色温配置版本。

TEST
DATA

初始与稳态实测读数

电气参数与光通量数值严格区分记录，使不同测试阶段的数据一目了然。

技术参数

以下展示的数值均转录自 C401 工程技术手册。百分比数值保留了手册中围绕典型值标定的最小与最大公差范围。

典型电压13.2 V

稳态功率70 W

稳态光通量1,600 lm

典型重量984.5 g

产品信息

产品名称

牌照灯

配置规格

C401

电气数据

输入电压

11 / 13.2 / 30 V（最小值 / 典型值 / 最大值）

测试电源

DC 13.2 V

初始电流

80% / 7.8 A / 120%

稳态电流

90% / 5.4 A / 110%

初始功率

80% / 102 W / 120%

稳态功率

90% / 70 W / 110%

光学数据

初始光通量

80% / 2,700 lm / 120%

稳态光通量

90% / 1,600 lm / 110%

白光色温

6000–7000 K

金色光色温

2800–3200 K

物理属性与尺寸

产品尺寸

290 × 216 × 64 mm（±2 mm）

产品重量

典型值 984.5 g；公差 90% / 110%

引线拉力测试

最小 30 N

外观结构特征

支架一体式四透镜组件

可靠性、测试与制造品控

光学测试条件

技术手册注明所有参数测试条件为 DC 13.2 V / 10 A，且在常温环境下测定。

生产检验要求

产线对光通量与色温进行抽检；定期对照研发实验室数据进行标定修正。

老化测试规范

100% 成品全检老化；试产 25 °C 下 120 分钟；量产 25 °C 下 60 分钟；开关冲击抽检：25 °C 下持续 48 小时（开 1 秒 / 关 1 秒）。

型号 / 分组	产品尺寸	典型净重	包装状态
C401 牌照灯	290 × 216 × 64 mm（±2 mm）	984.5 g	依订单确定

型号 / 分组

产品尺寸

典型净重

包装状态

C401 牌照灯

290 × 216 × 64 mm（±2 mm）

984.5 g

依订单确定
