S40W LED 前大灯灯泡

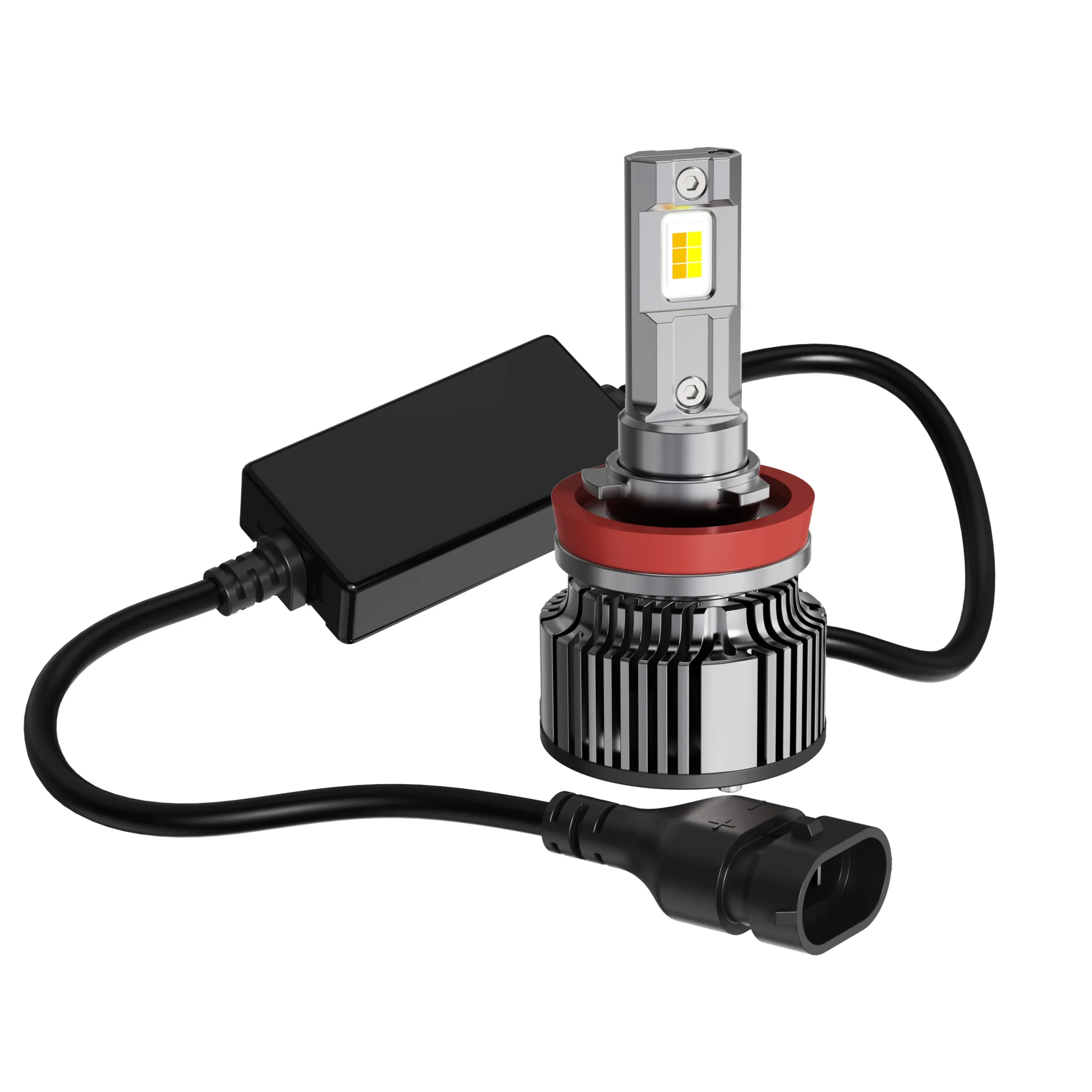

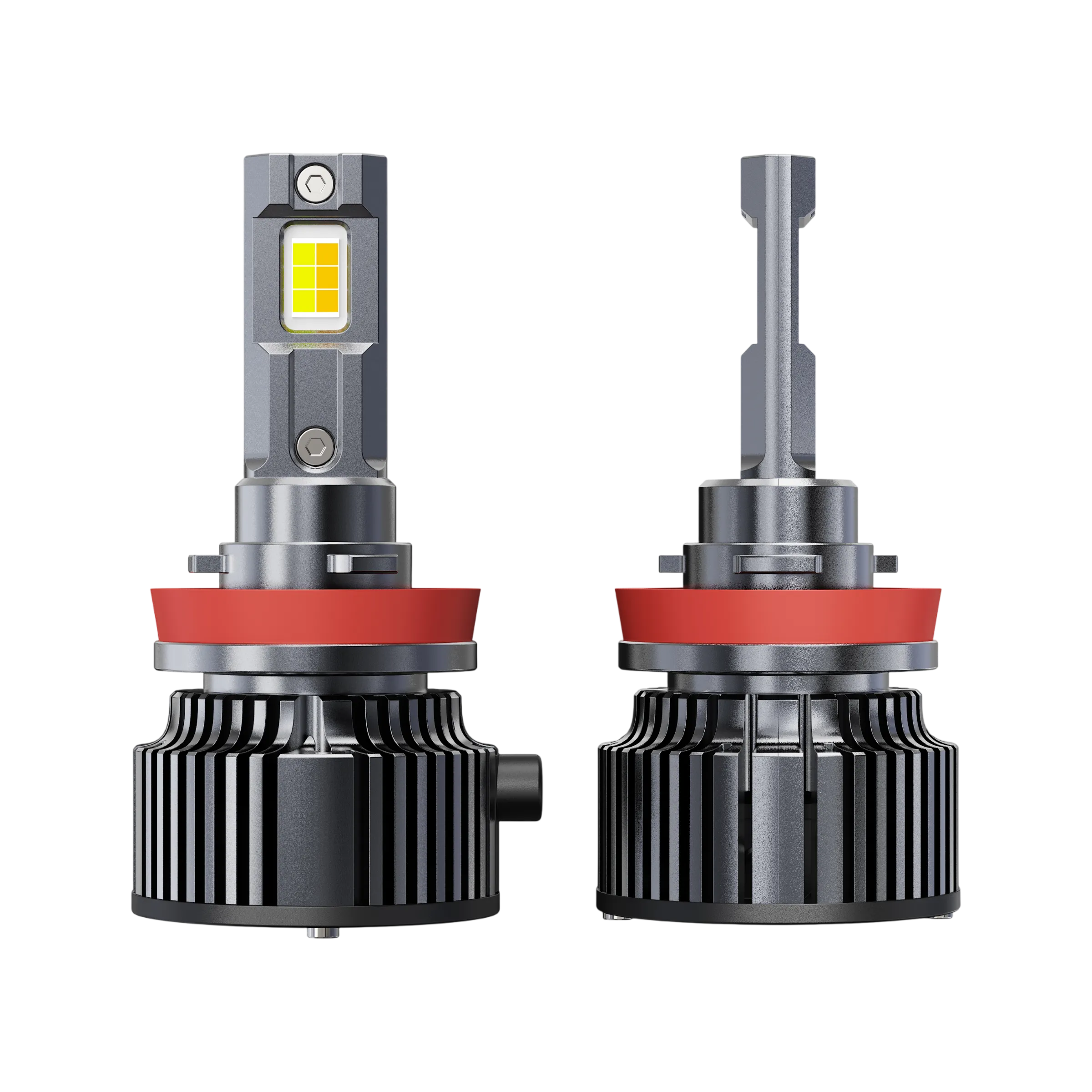

随附的产品图片展示了一款带外置驱动器、带散热鳍片的散热器主体和风扇组件的紧凑型LED灯泡。工作簿中的数据记录了在正常环境测试条件下，直流13.2 V电压下对白光和暖光的单独测量结果。

11–30 V 输入电压范围

5,000 流明 典型初始光通量

4,200 / 4,000 流明 典型的稳定光通量：白色/金色

113.1 克 典型产品重量，H8通用型

6000–7000 K
白光

2800–3200 K
金色光芒

双色

双光色实测方案

白光与黄金光两种模式均具备独立记录的初始光通量与稳态光通量实测数据。

宽压

明确电气性能基准

电气性能基于 13.2 V 典型工作电压测定，标称工作电压范围覆盖 11–30 V 宽压输入。

散热

实体风冷散热架构

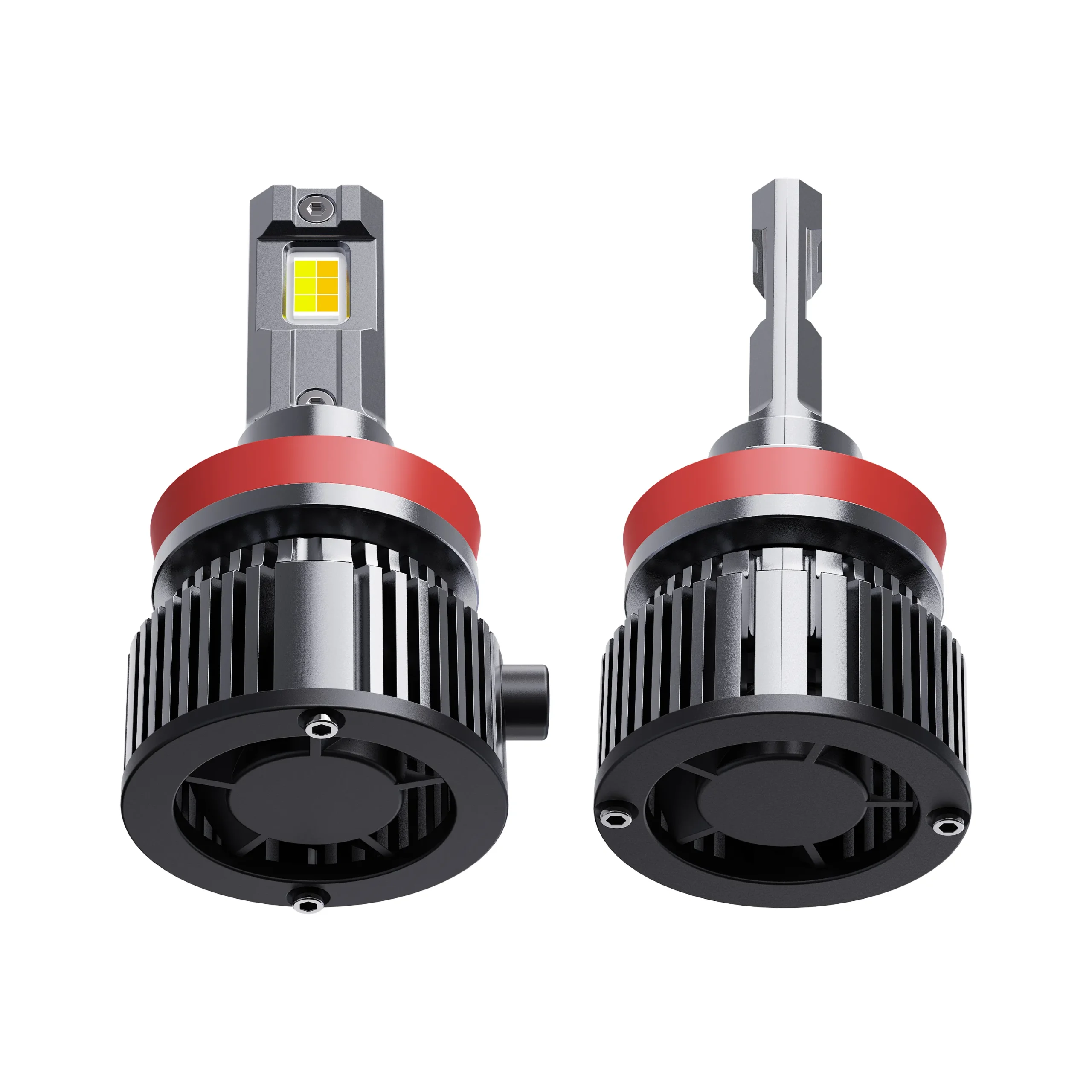

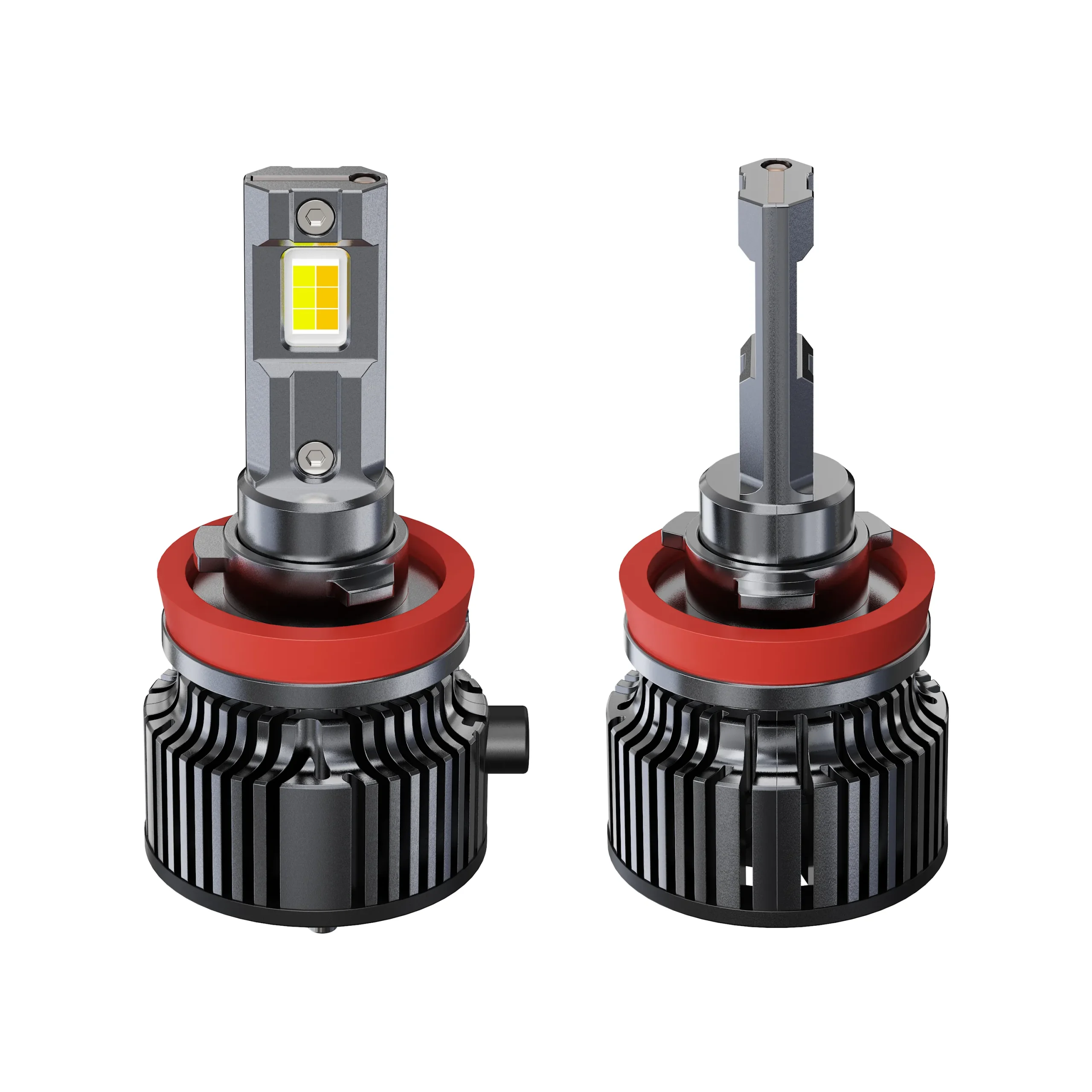

产品实物清晰展现多槽翅片散热本体结构与主动散热风扇组件。

型号

多规格卡盘适配

工程手册收录 H8、H10、9005/9006 及 PSX26 规格；实物图亦配套展示 H11 型号。

技术参数

展示参数均转录自 S40W 技术规格书（版本 A1）。标注为典型值的项目采用工程表中典型值列数据；白光与黄金光两种照明模式分别独立列出。

工作电压 11–30 V

白光稳态光通量 4,200 lm

黄金光稳态光通量 4,000 lm

线束抗拉强度 ≥ 30 N

产品基本信息

产品系列

S40W

规格书版本

A1，2026年4月20日

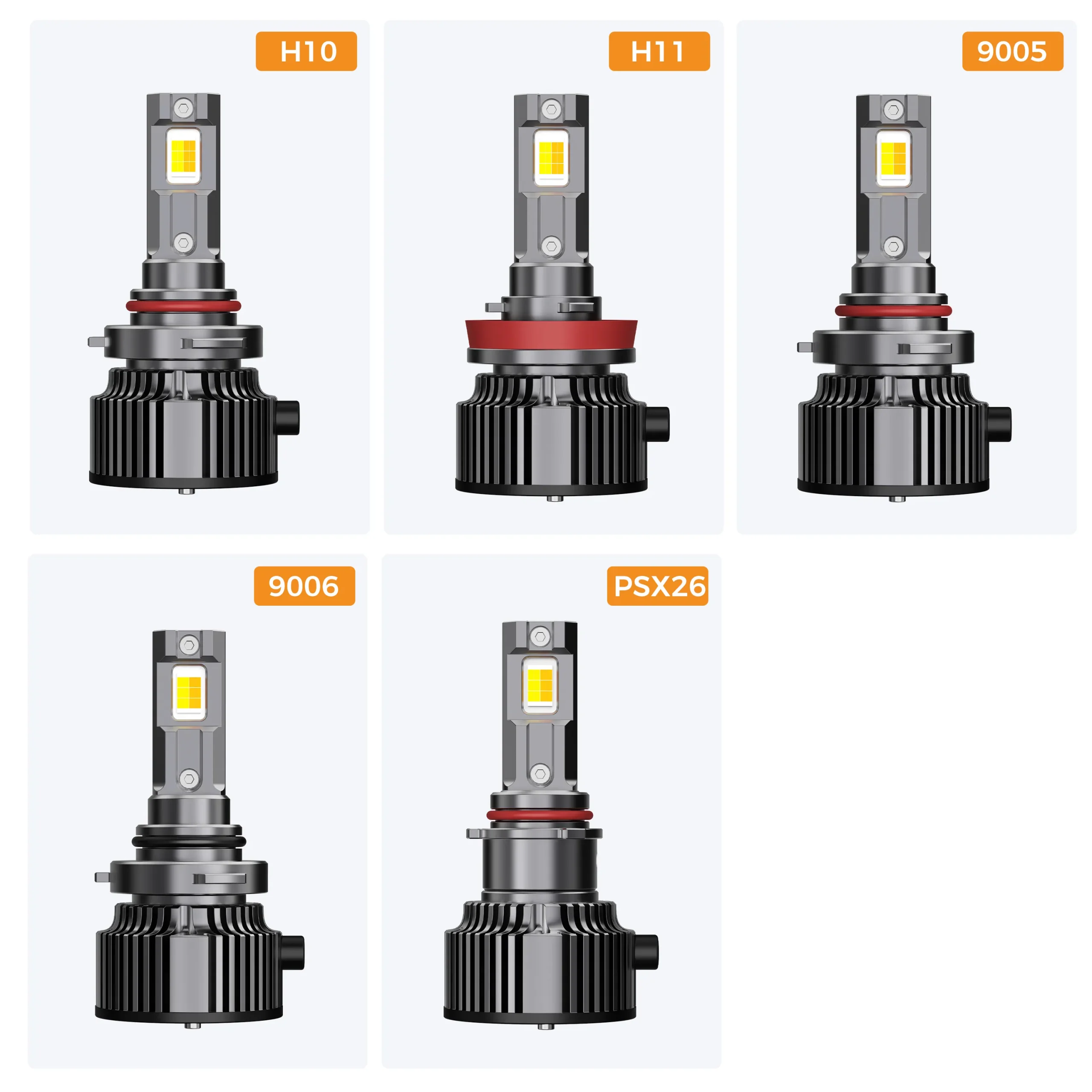

示意图展示卡盘规格

H10、H11、9005、9006 及 PSX26（产品附图标识）

电气性能参数 — DC 13.2 V 典型测试点

工作电压

11–30 V

典型测试电压

13.2 V

冷态初始电流

3.41 A（白光）；3.41 A（黄金光）

稳态工作电流

3.00 A（白光）；2.80 A（黄金光）

冷态初始功率

45.012 W（白光）；45.012 W（黄金光）

稳态工作功率

39.60 W（白光）；36.96 W（黄金光）

光学与光度参数

冷态初始光通量

5,000 lm（白光）；5,000 lm（黄金光）

稳态光通量

4,200 lm（白光）；4,000 lm（黄金光）

稳态色温（白光）

6000–7000 K（白光）

稳态色温（黄金光）

2800–3200 K（黄金光）

测试环境条件

常温常压测试环境；DC 13.2 V。工程技术手册亦记录了在 DC 13.2 V / 10 A 条件下测定的光电参数。

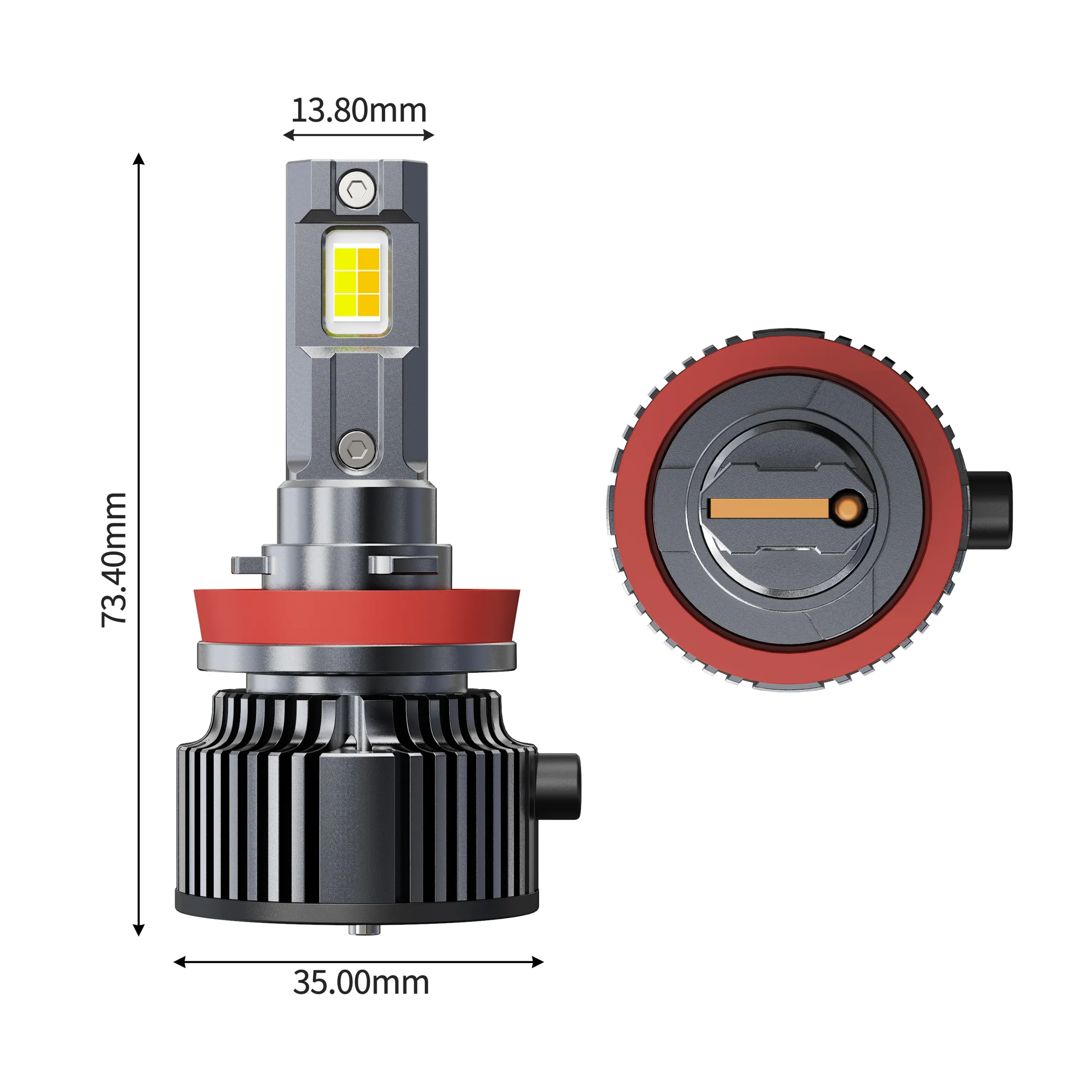

结构尺寸与物理特性

H8 外形尺寸

35.3 × 35.3 × 73.4 mm (± 0.5 mm)

9005 / 9006 外形尺寸

35.8 × 35.8 × 73.4 mm (± 0.5 mm)

H10 外形尺寸

35.8 × 35.8 × 73.4 mm (± 0.5 mm)

PSX26 外形尺寸

35.3 × 35.3 × 73.4 mm (± 0.5 mm)

典型产品净重

113.1 g（H8 通用款）

线束抗拉拉力

≥ 30 N（最小 30 N）

可靠性测试与制程品控标准

成品老化测试

100% 全检老化

试产老化测试

120 分钟（25 °C 环境）

量产老化测试

60 分钟（25 °C 环境）

开关冲击抽检测试

抽检 5 支；开 1 秒 / 关 1 秒；48 小时（25 °C 环境）

产线过程管控

试产期间冷态初始输入电流与光通量数据实行 100% 全检；老化 15 分钟后进行光电性能抽样检测。

包装与装箱信息

技术手册注明包装方案与装箱方式由商务与客户协商确定；未在工程表中预设固定外箱尺寸与装箱数量。

型号 / 分组	工程外形尺寸	典型产品净重	包装状态
H8 通用款	35.3 × 35.3 × 73.4 mm (± 0.5 mm)	113.1 g	依客户订单确认
H10	35.8 × 35.8 × 73.4 mm (± 0.5 mm)	依配置实测确认	依客户订单确认
9005 / 9006	35.8 × 35.8 × 73.4 mm (± 0.5 mm)	依配置实测确认	依客户订单确认
PSX26	35.3 × 35.3 × 73.4 mm (± 0.5 mm)	依配置实测确认	依客户订单确认

资料下载

S40W 系列产品技术规格书

原厂 Excel 工程技术规格书（版本 A1）。包含最权威的技术参数指标与生产测试判定条件。

XLS规格书下载

数据来源说明：转录自 S40W 技术规格书（版本 A1，2026年4月20日）。源自实物图的产品尺寸与卡盘标识作为补充配置信息单独列出。
