绿城洗车照明 M10

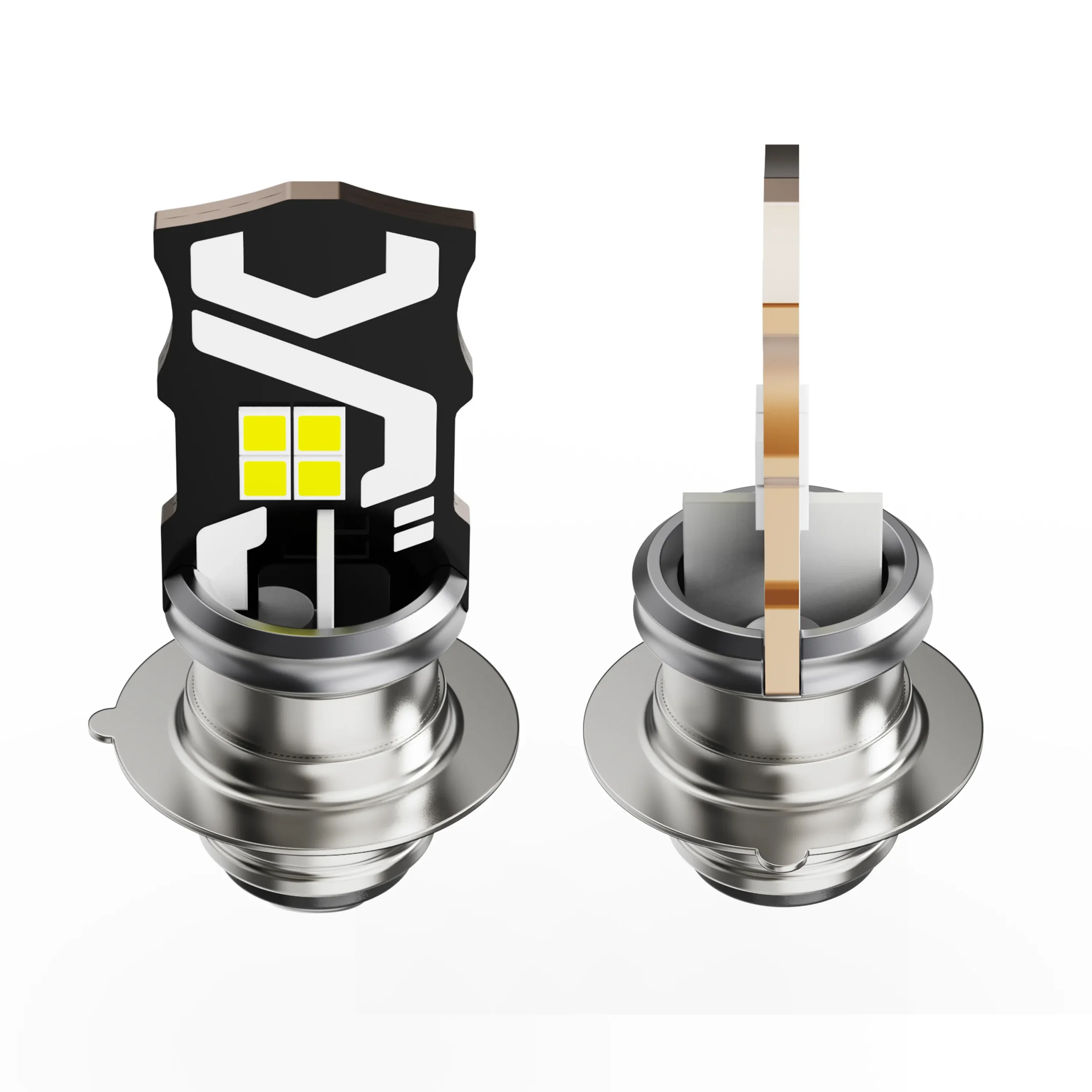

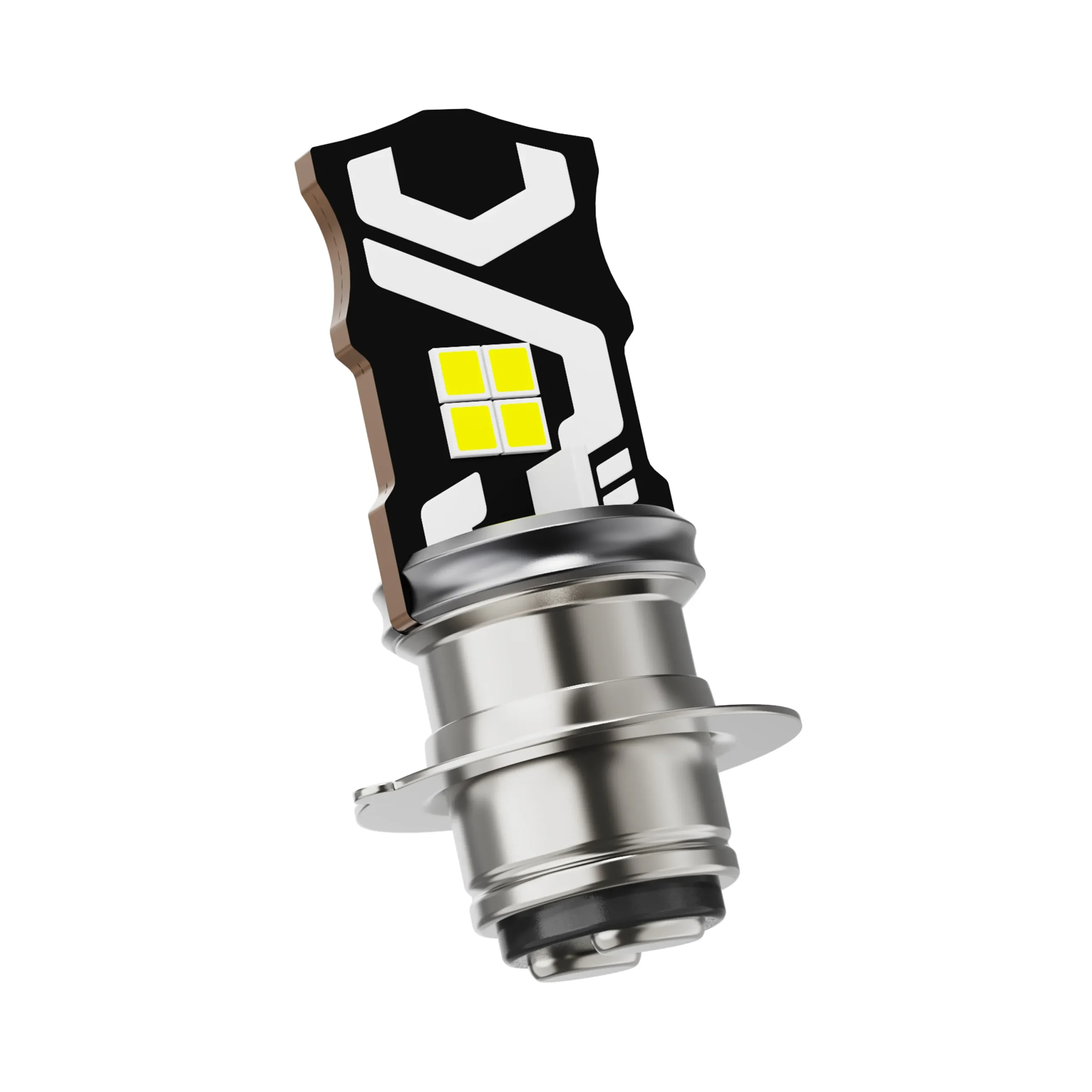

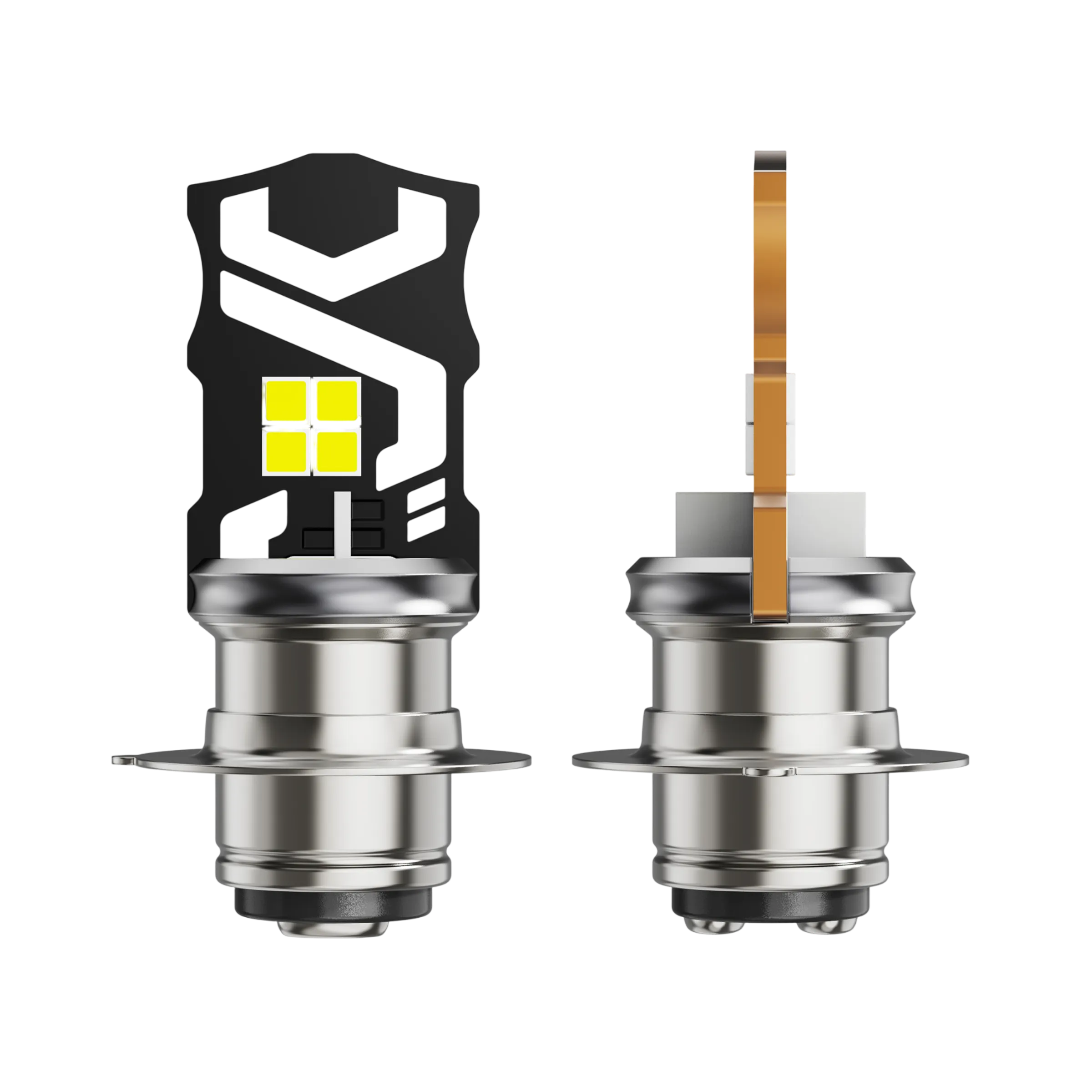

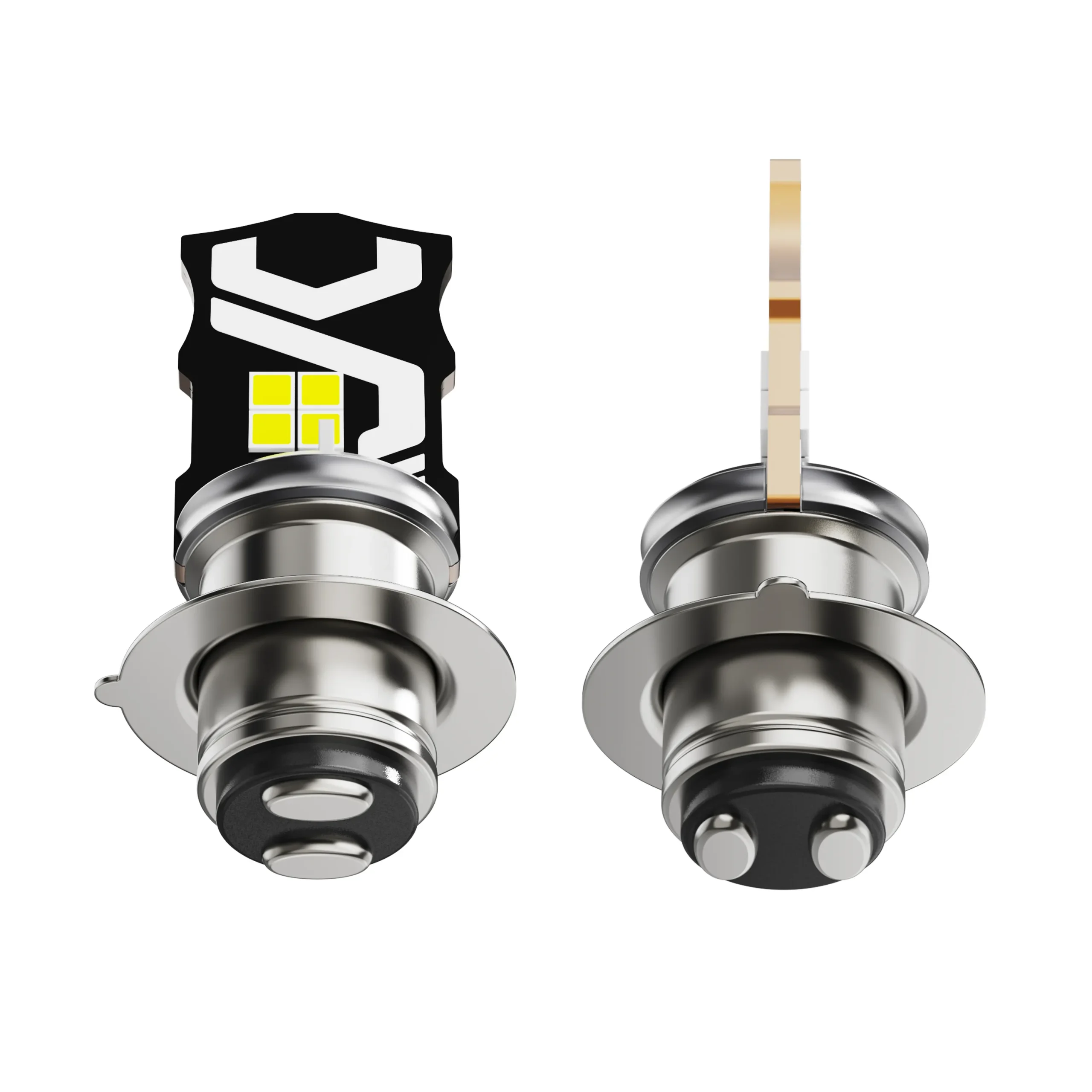

M10 规范定义了一个 T19 产品组，其输入电压范围为 11–30 V，且具有不同的 T19-L / T19-H 电气和光度参数。所提供的产品视图展示了 LED 电路板和金属底座组件。下文中的工程参数按型号分类，并区分了初始测量条件与稳定测量条件下的数值。

11–30 V 输入电压，最小–最大

195–200 流明 光通量稳定，T19-L / T19-H

2800–3200 K 色温稳定选项

18.5 克 T19 产品的典型重量

6000–7000 K
白光

4000–5000 K
中性白

2800–3200 K
金色光芒

XLS 下载技术数据

光色

明确标明的光色选项

白光、冰蓝光与蓝光配置在技术手册中保留独立的光通量与色度数据。

11–30V

宽输入电压范围

11–30 V 规格满足需要电气工作范围而非单一标称值的项目应用需求。

T10

紧凑的 T10 规格

工程尺寸标定为 11.5 × 11.5 × 22.3 mm，公差为 ±0.5 mm。

品控

标明的生产检验标准

技术手册明确要求进行产线检验以及 100% 成品老化。

技术参数

数值取自 M10 系列技术规格书（版本 A1，2024-07-03）。初始读数与稳定读数未作合并展示。

输入电压 11 / 13.2 / 30 V

稳定输出 195 / 200 lm

产品尺寸 26.5 × 25 × 49 mm

典型重量 18.5 g

产品信息

产品系列

M10

工程产品分组

T19

规格书版本

A1，2024-07-03

版本修订说明

装配说明已更新

电气数据

测试项目	T19-L	T19-H	手册标定范围 / 单位
输入电压	适用于 T19 分组		最小 11 / 典型 13.2 / 最大 30 V
初始电流	典型值 0.090 A	典型值 0.089 A	最小 80% / 最大 120%
稳定电流	典型值 0.100 A	典型值 0.100 A	最小 90% / 最大 110%
初始功率	典型值 1.188 W	典型值 1.1748 W	最小 80% / 最大 120%
稳定功率	典型值 1.32 W	典型值 1.32 W	最小 90% / 最大 110%

光学数据

测试项目	T19-L	T19-H	单位 / 备注
初始光通量	典型值 200 lm	典型值 208 lm	最小 80%；最大值未注明
稳定光通量	典型值 195 lm	典型值 200 lm	最小 90%；最大值未注明
稳定色温	2800–3200 K / 金色光；6000–7000 K / 白光；4000–5000 K / 自然白光		手册补充列出的描述项：青柠黄，4000–5000 K；柠檬黄范围未注明

物理属性与尺寸

T19 产品尺寸

26.5 × 25 × 49 mm (±1 mm)

产品重量

最小 16.65 / 典型 18.5 / 最大 20.35 g

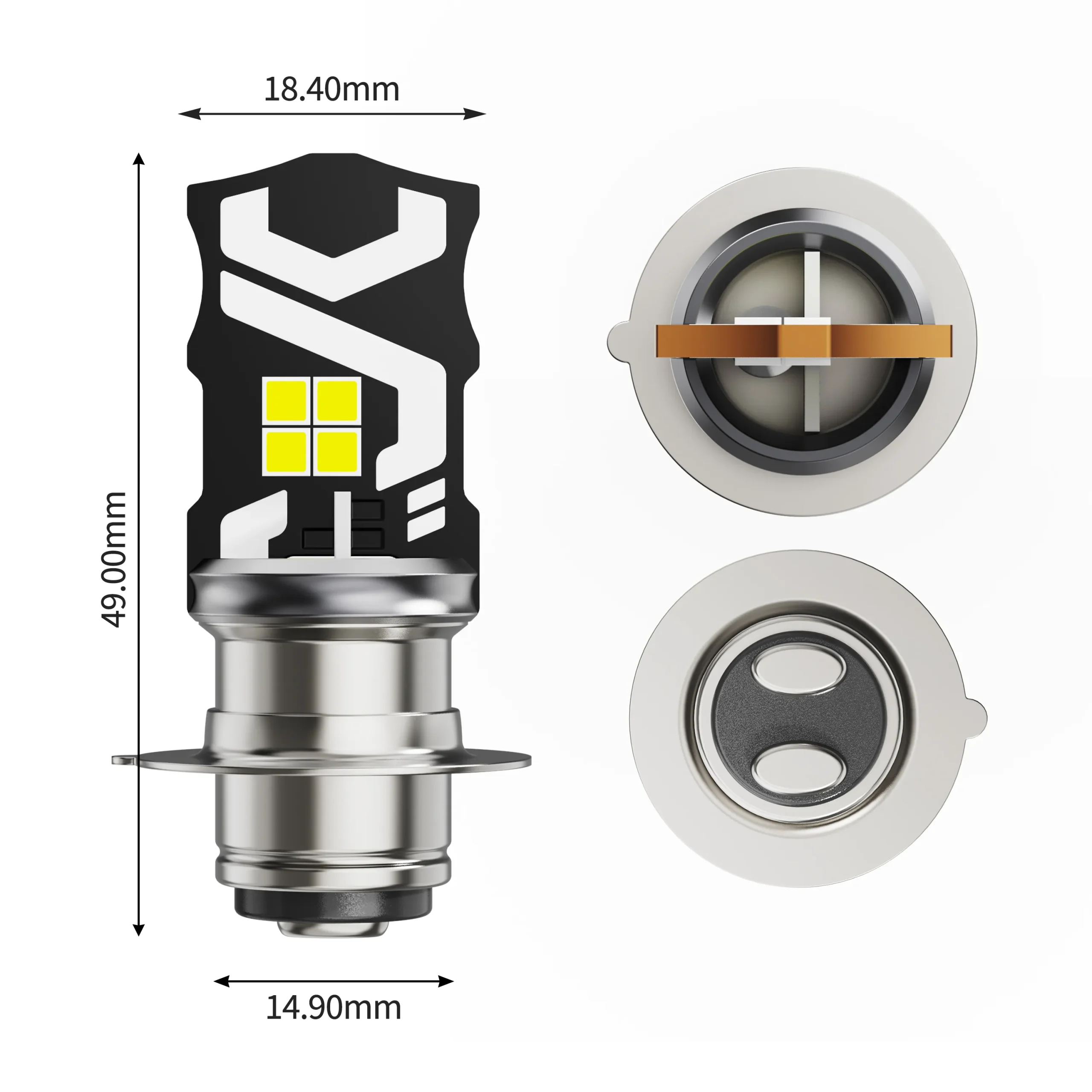

所提供的尺寸图片清晰标示其实拍配置为 18.40 × 14.90 × 49.00 mm。本页面技术表格采用 Excel 技术手册中的 T19 工程尺寸。

可靠性、测试与制造品控

手册标定测试环境

常温，DC 13.2 V

光学测量条件

DC / I；13.2 V / 10 A

生产检验

100% 成品老化

试产老化

120 分钟（25 °C）

量产老化

60 分钟（25 °C）

开关冲击抽检测试

抽检 5 支；开 1 秒 / 关 1 秒；48 小时（25 °C）

包装与装箱信息

技术手册注明最终包装由市场/客户协商确定；装箱数量与外箱数据均依订单确定。

型号 / 分组	工程尺寸	典型净重	包装状态
M10 / T19	26.5 × 25 × 49 mm (±1 mm)	18.5 g	依订单确定；最终包装形式以客户订单为准。

资料下载

M10 T19 技术规格书，版本 2

原厂提供的 Excel 工程技术手册。这是本页面工程数值的权威来源。

XLS 规格书下载
