绿城汽车照明 S21W 系列

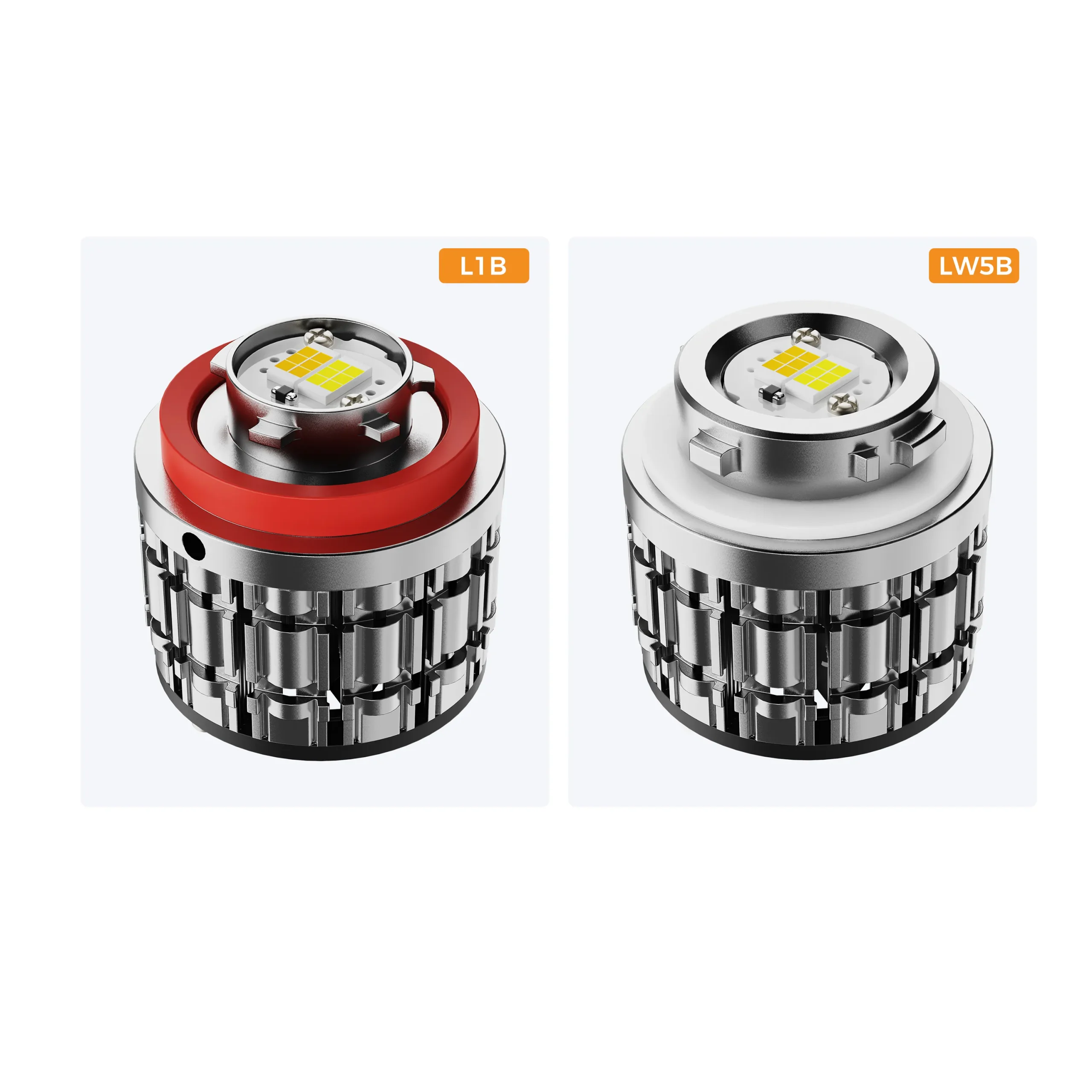

S21W 工程手册中定义了白色、金黄色和青柠/柠檬黄色三种版本。提供的图片显示了一个紧凑型金属散热器主体、底部的风扇以及一个直列式驱动器组件。 L1B 和 LW5B 是工程手册中列出的工程组。提供的型号系列图片中也清晰标出了 L1B 和 LW5B。

11–30 V DC 输入电压范围

典型功耗 32 W 稳定的电源，白光

典型值 3,000 流明 光通量稳定，白光

107.8 克（典型值） 产品重量

6000–7000 K
白色

4000–4500 K
青柠/柠檬黄

2800–3200 K
金色光芒

XLS 下载技术数据

光色

明确的三重色温选择

技术规格书详尽标定三种色温方案，满足多样化驾驶视觉及全天候照明需求。

稳态

稳定工作性能基准

稳定工作功率与稳定光通量数据与初始启动值清晰区分，保障真实持久的照明表现。

宽压

宽压稳定输入

工程技术手册明确规定 S21W 系列具备 11–30 V 宽压输入能力，适配广泛车载电路。

尺寸

紧凑统一的工程结构

规格书标明 L1B 与 LW5B 均为 37 × 37 × 40.5 mm（±0.5 mm），小巧机身极易原车无损替换。

技术参数

以下参数引自《S21W 系列产品技术规格书》（版本 3）。除特别注明外，所有电气及光学实测数据均在常温环境及 DC 13.2 V 条件下测得。

输入工作电压 11–30 V

白光稳定工作功率 32 W 典型值

白光稳定光通量 3,000 lm 典型值

典型产品净重 107.8 g

产品信息

产品系列

S21W

规格书版本

A2（2024年5月23日）

工程规格分组

L1B；LW5B

默认复位光色

正白光

通用产品信息

外观结构形态

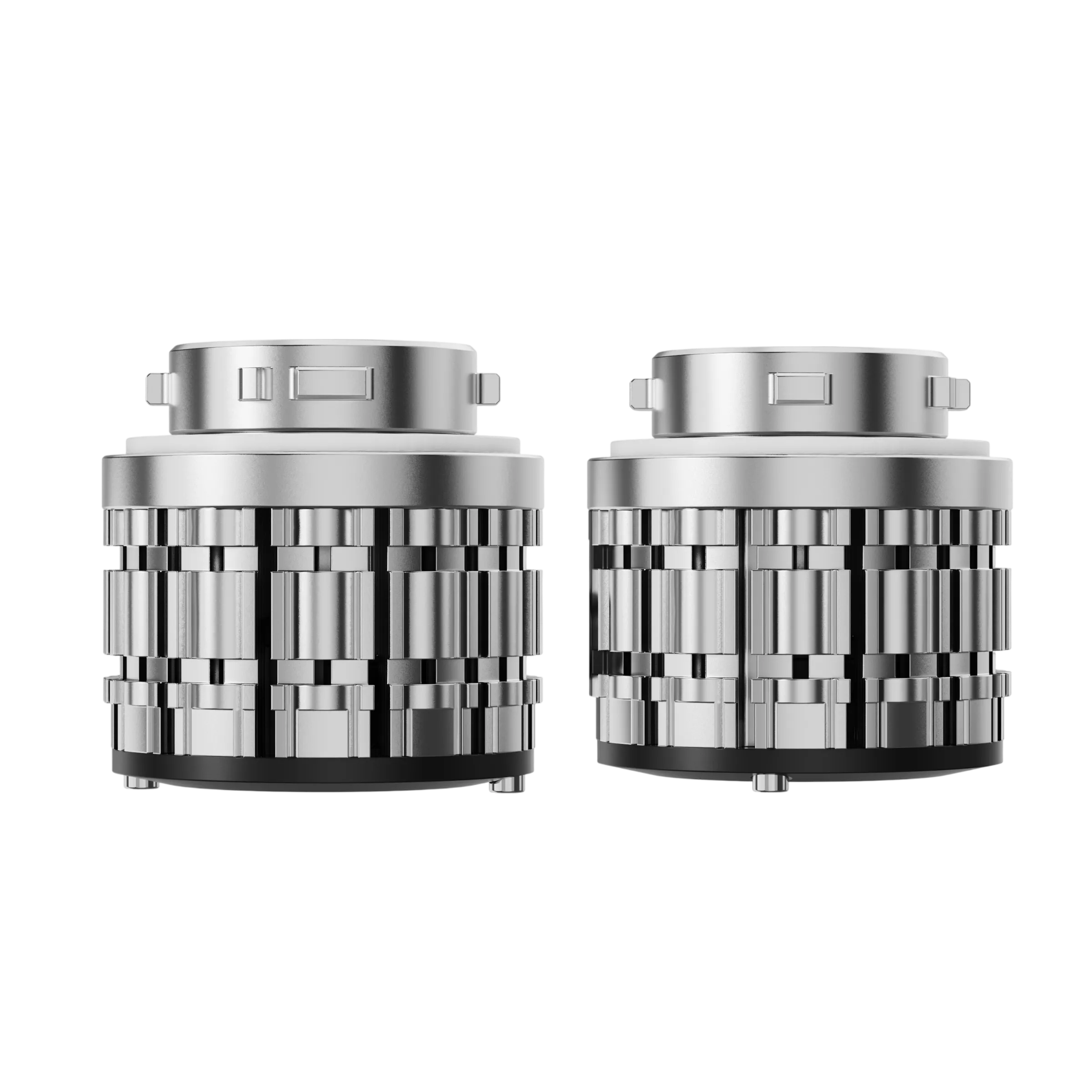

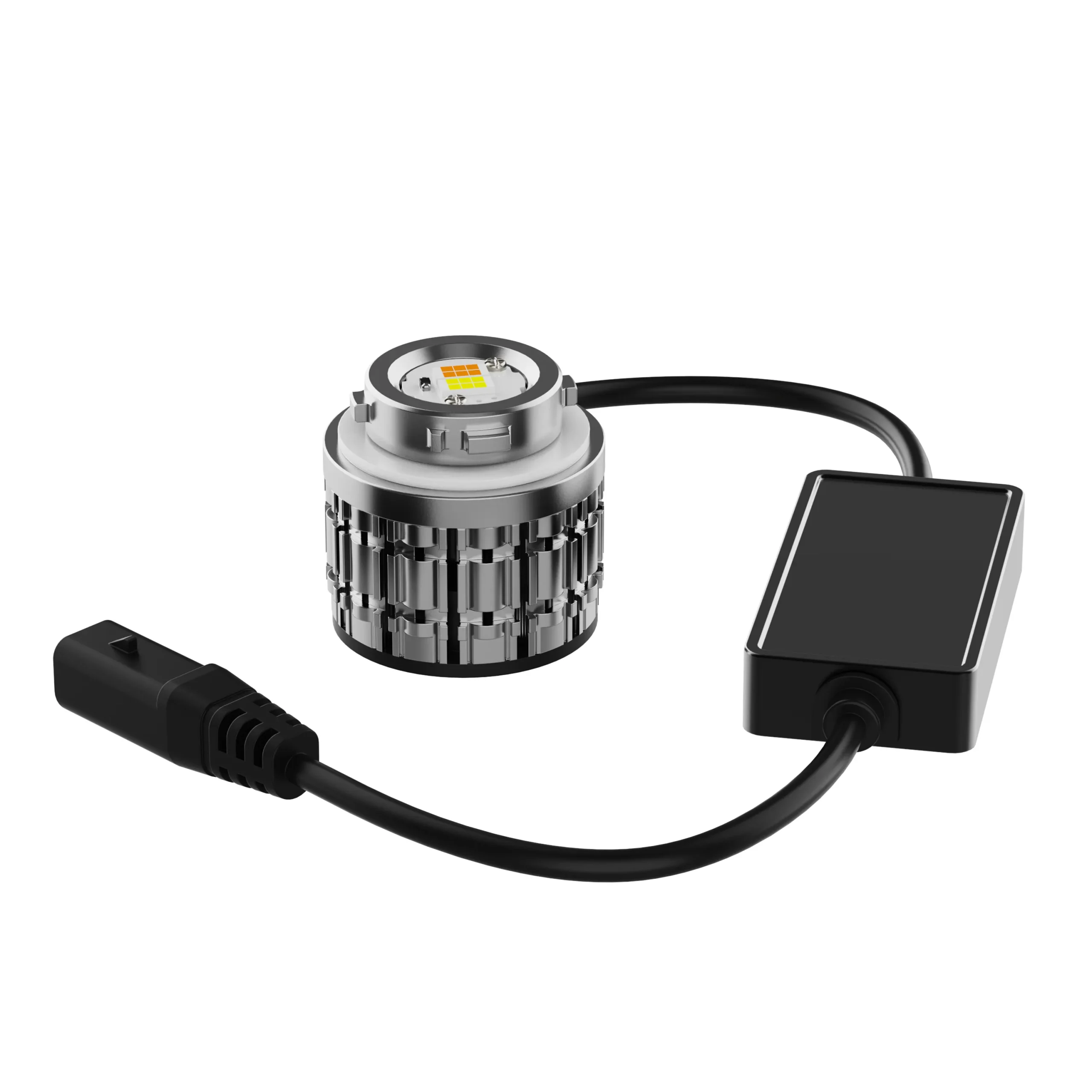

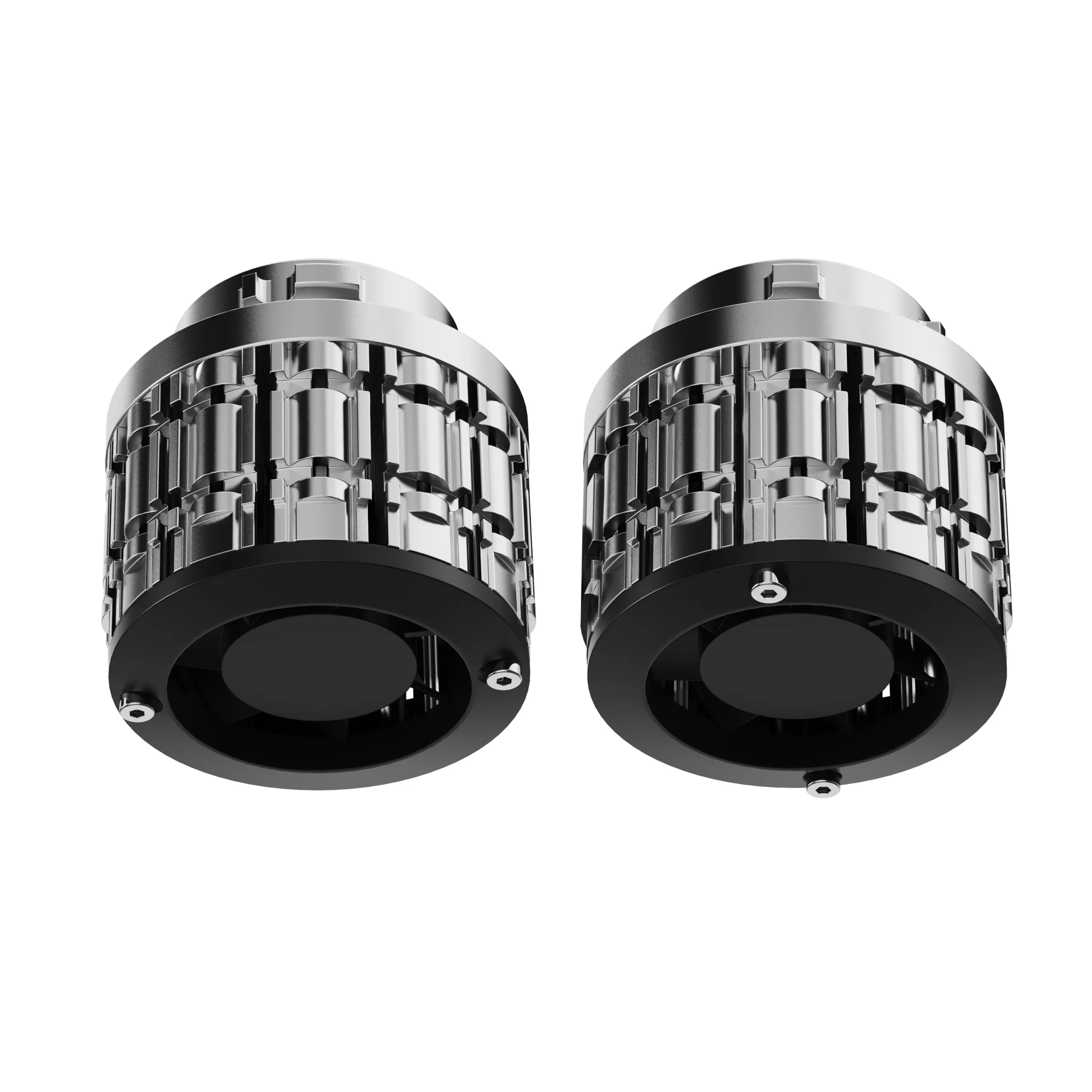

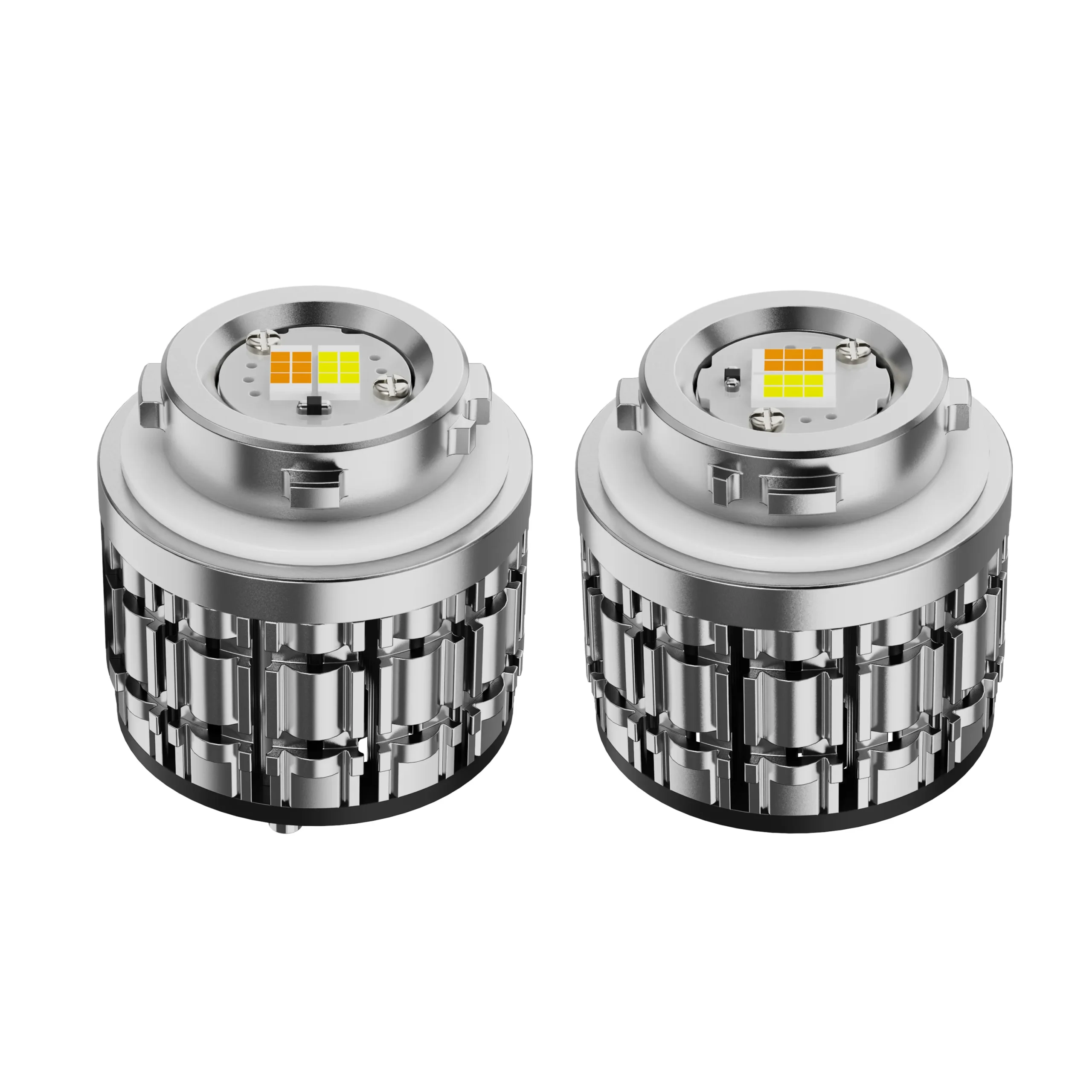

实物图清晰展现金属鳍片散热灯体、底座高速散热风扇与一体化内置线束驱动。

电气参数

输入工作电压

11（最小）/ 13.2（典型）/ 30（最大）V

初始启动电流

各光色均为 3.1 A 典型值

稳定工作电流

典型值：白光 2.42 A；黄金光 2.27 A；柠檬黄 2.5 A

稳定工作功率

典型值：白光 32 W；黄金光 30 W；柠檬黄 33 W

光学与光效参数

初始光通量

典型值：白光 3,500 lm；黄金光 3,700 lm；柠檬黄 4,300 lm

稳定光通量

典型值：白光 3,000 lm；黄金光 2,800 lm；柠檬黄 3,600 lm

稳定工作色温

正白光 6000–7000 K；黄金光 2800–3200 K；柠檬黄 4000–4500 K。

物理特性与外形尺寸

L1B 外形尺寸

37 × 37 × 40.5 mm (±0.5 mm)

LW5B 外形尺寸

37 × 37 × 40.5 mm (±0.5 mm)

典型产品净重

107.8 g 典型值

线束抗拉拔测试

≥ 30 N

图纸标注说明

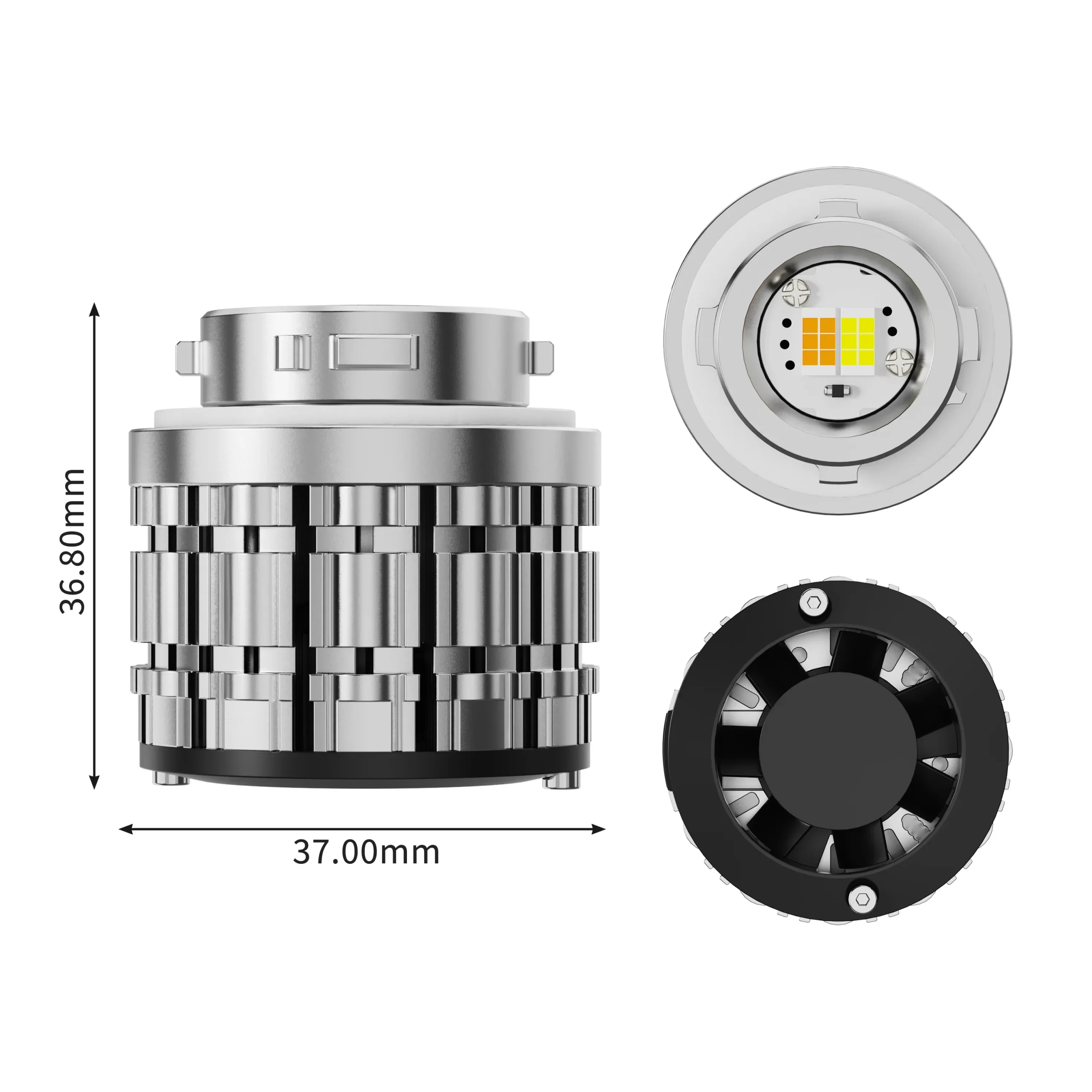

附图实测标注外形尺寸为 37.00 mm × 36.80 mm，作为参考标注独立于上方工程手册尺寸数据。

可靠性、测试标准与制造品控

成品老化规范

100% 全检老化

试产通电老化

DC 13.2 V，25 °C 环境下 120 分钟

量产通电老化

DC 13.2 V，25 °C 环境下 60 分钟

频繁开关耐久抽检

抽样 5 支；在 25 °C 环境下开 1 秒 / 关 1 秒，持续测试 48 小时

产线抽检管控

电光性能数据执行产线定期抽样检验，并按技术手册规定与研发实验室数据进行周期性比对校准。

包装与装箱信息

技术手册注明包装方案与装箱方式均由商务与客户协商确定；未在工程表中预设固定装箱尺寸与装箱数量。

型号 / 分组	工程外形尺寸	典型产品净重	包装状态
L1B / LW5B	37 × 37 × 40.5 mm (±0.5 mm)	107.8 g	依客户订单确认；最终包装形式以客户实际订单为准。

资料下载

S21W 系列产品技术规格书（版本 3）

S21W 系列配套的官方原厂 Excel 工程技术规格书。

XLS技术规格表下载

数据来源说明：技术参数引自官方原厂工程技术手册；产品附图所示尺寸作为实物配置信息单独归档保留。
