绿城洗车照明 C101-4

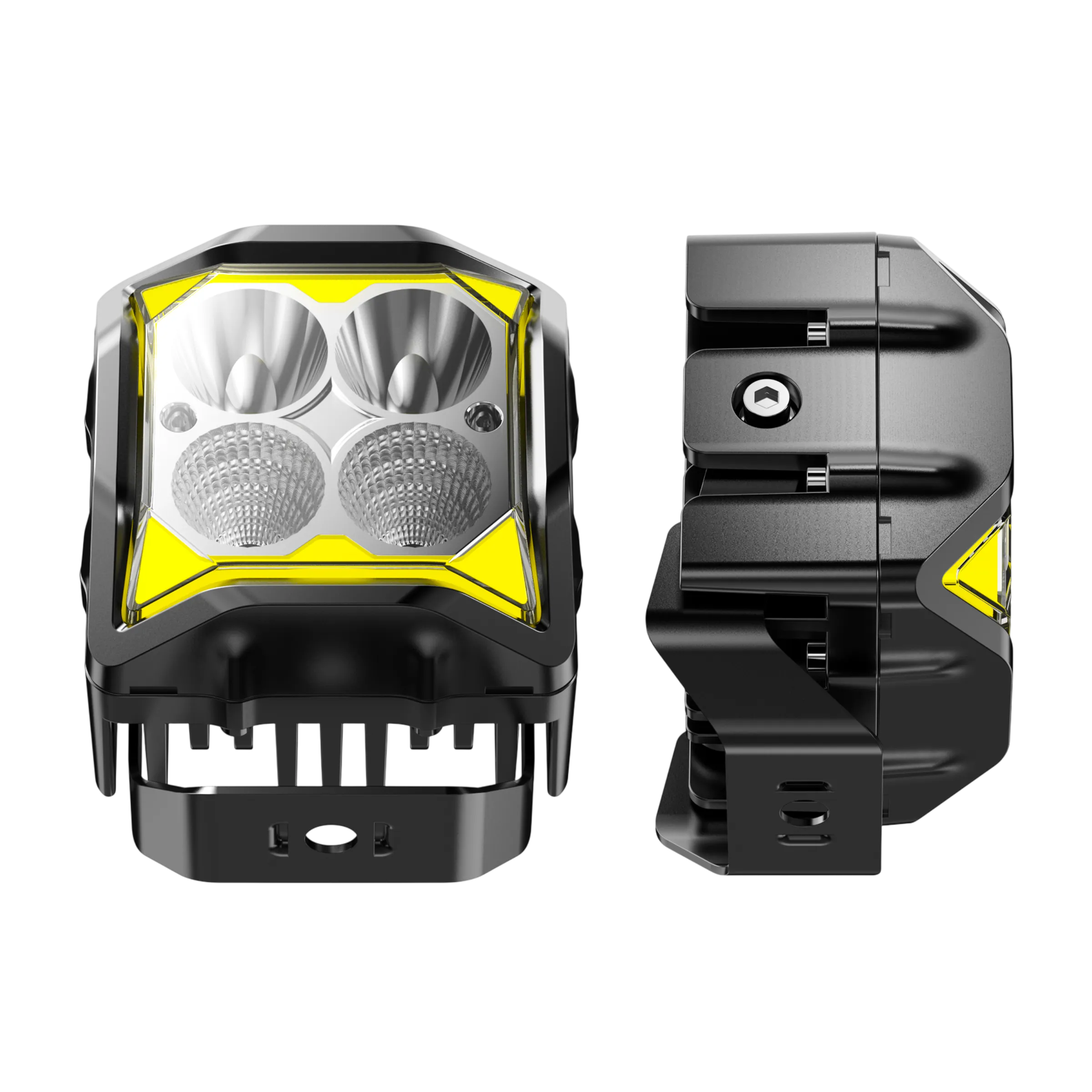

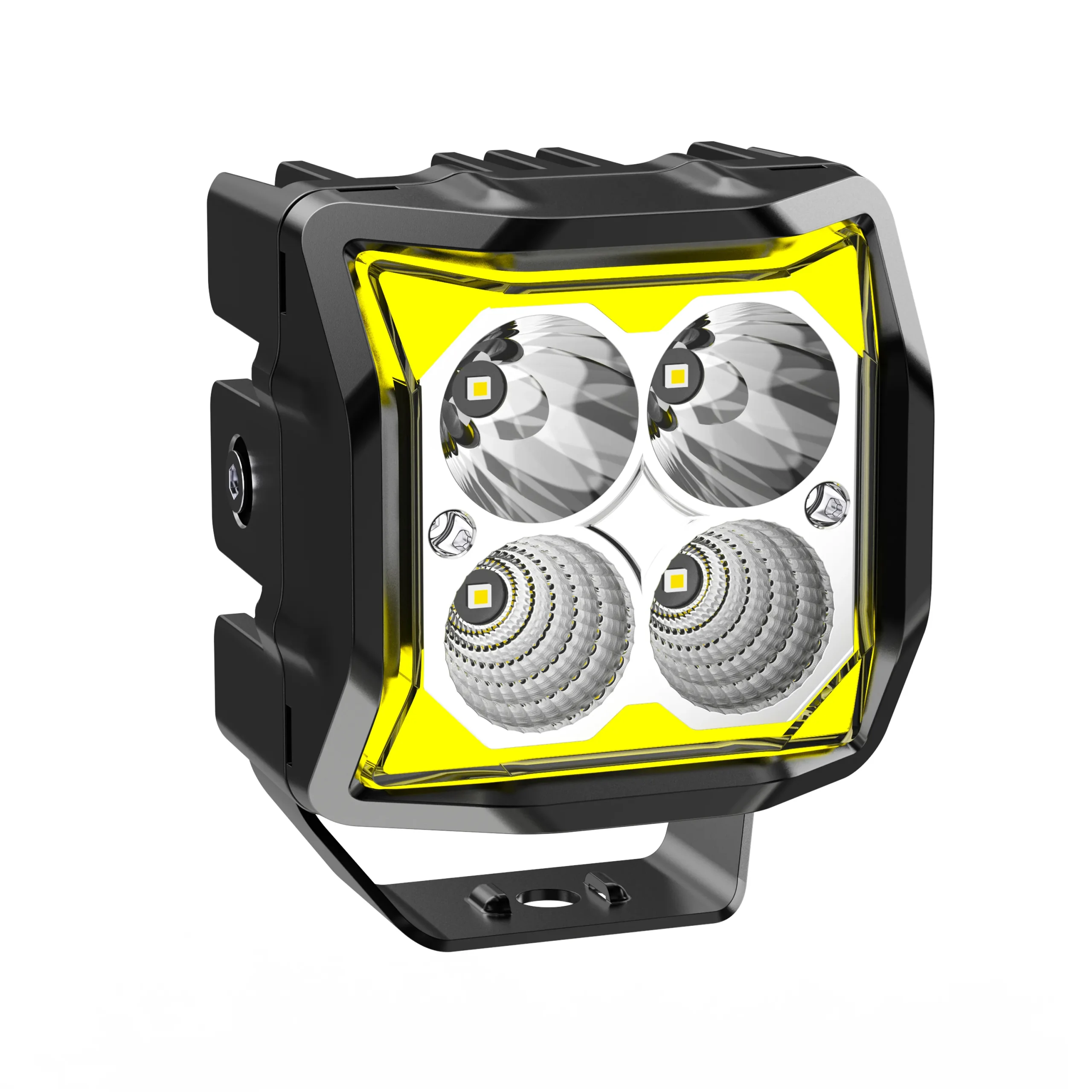

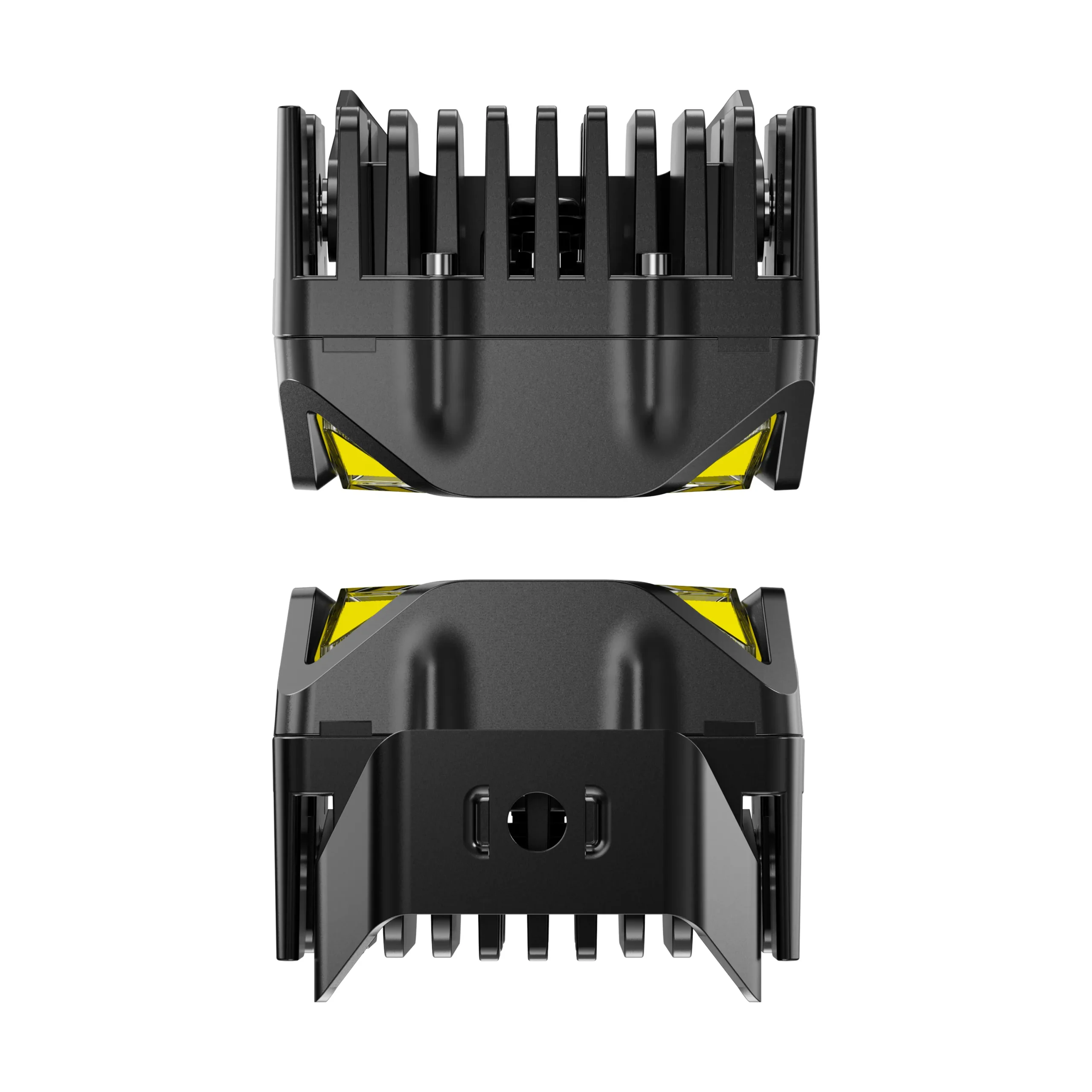

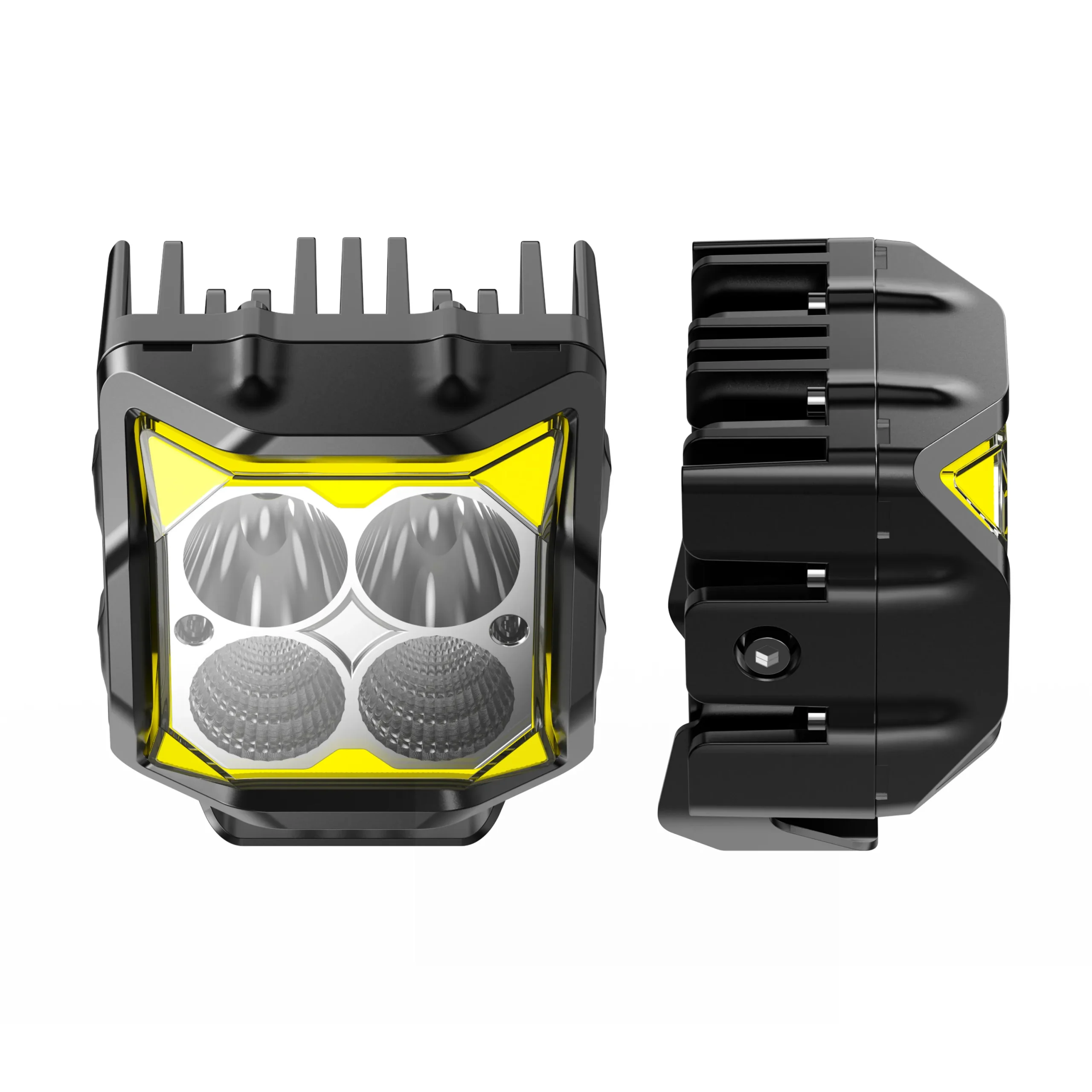

随附的产品视图展示了四灯头的前部布局、可调节的安装支架以及带散热鳍片的后部外壳。技术手册分别记录了泛光与聚光、环境光以及全灯开启状态下的电气和光度参数。初始测量值和稳定测量值在下文分别列出。

11–30 V 输入电压范围

42.24 W 稳定供电，典型情况，全部开启

2,650 流明 光通量稳定，标准型、泛光型和聚光型

1,014 克 单盏灯的典型净重

6000–7000 K
泛光与聚光

2700–3100 K
环境光

标明的输入电压范围

技术手册明确标明该产品输入工作电压为 11–30 V。

MODE

详实记录的多模式工况数据

泛光与聚光、氛围灯以及全亮模式的各项电气参数在工程数据中均作了分别列明。

明确标注的色温范围

技术手册标明泛光与聚光色温为 6000–7000 K，氛围光色温为 2700–3100 K。

SIZE

明确规范的外形安装尺寸

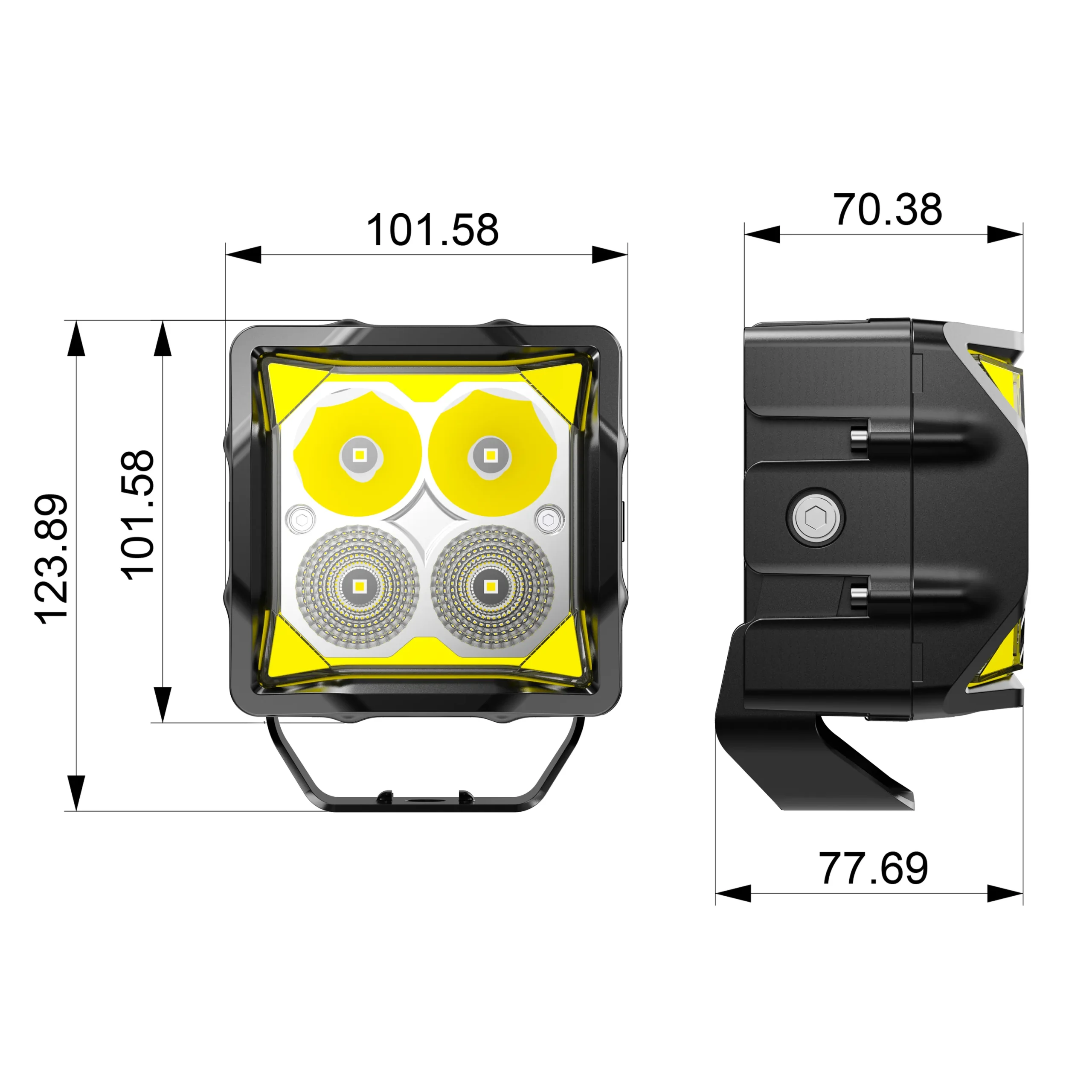

技术手册注明单灯/双灯产品尺寸为 123.9 × 101.5 × 70.4 mm，标称公差为 ±1 mm。

技术参数

数据权威转录自《4英寸工作灯产品技术规格书》（版本 A3）。最小值、典型值与最大值均严格按原技术手册展示顺序排列呈现。

输入电压11–30 V

稳态全亮功率42.24 W

稳态泛聚光光通量2,650 lm

单灯典型重量1,014 g

产品信息

产品名称

C101-4

技术手册产品归类

4英寸工作灯

规格书版本

修订日期

2025-10-29

通用产品信息

产品尺寸

123.9 × 101.5 × 70.4 mm

公差 / 配置形式

±1 mm；单灯 / 双灯

稳态色温

6000–7000 K

工作模式

泛光与聚光

稳态色温

2700–3100 K

工作模式

氛围灯

电气数据

输入电压

11 / 13.2 / 30 V

最小值 / 典型值 / 最大值

依手册记录

初始电流 — 泛聚光

0.8 / 2.8 / 1.2 A

稳态电流 — 泛聚光

0.9 / 2.7 / 1.1 A

初始电流 — 氛围灯

0.8 / 0.54 / 1.2 A

稳态电流 — 氛围灯

0.9 / 0.52 / 1.1 A

初始电流 — 全亮

0.8 / 3.3 / 1.2 A

稳态电流 — 全亮

0.9 / 3.2 / 1.1 A

初始功率 — 泛聚光

0.8 / 36.96 / 1.2 W

稳态功率 — 泛聚光

0.9 / 35.64 / 1.1 W

初始功率 — 氛围灯

0.8 / 7.128 / 1.2 W

稳态功率 — 氛围灯

0.9 / 6.864 / 1.1 W

初始功率 — 全亮

0.8 / 43.56 / 1.2 W

稳态功率 — 全亮

0.9 / 42.24 / 1.1 W

光学数据

初始光通量 — 泛聚光

0.8 / 2,800 / 未标明 lm

稳态光通量 — 泛聚光

0.9 / 2,650 / 未标明 lm

初始光通量 — 氛围灯

0.8 / 45 / 未标明 lm

稳态光通量 — 氛围灯

0.9 / 45 / 未标明 lm

初始光通量 — 氛围灯（手册第二项记录）

0.8 / 3,200 / 未标明 lm

稳态光通量 — 氛围灯（手册第二项记录）

0.9 / 3,000 / 未标明 lm

物理属性与尺寸

引线拉力测试

最小 30 N

产品重量 — 双灯

1,384.2 / 1,538 / 1,691.8 g

产品重量 — 单灯

912.6 / 1,014 / 1,115.4 g

重量排列顺序

最小值 / 典型值 / 最大值

可靠性、测试与制造品控

电气 / 光学测试条件

DC 13.2 V 常温测试。光学测试说明中记录直流电压/电流为 13.2 V / 10 A。

生产检验要求

产线测试要求全检；光学测量采取抽检方式，并定期对照研发实验室数据进行标定校准。

成品全检老化

100% 全检老化

试产 / 量产老化时长

25 °C 下 120 分钟 / 60 分钟

开关冲击抽检测试

抽检 5 支；开 1 秒 / 关 1 秒，25 °C 下持续 48 小时。

型号 / 分组	工程尺寸	典型净重	包装状态
单灯	123.9 × 101.5 × 70.4 mm，±1 mm	1,014 g	依订单确定
双灯	123.9 × 101.5 × 70.4 mm，±1 mm	1,538 g	依订单确定

型号 / 分组

工程尺寸

典型净重

包装状态

单灯

123.9 × 101.5 × 70.4 mm，±1 mm

1,014 g

依订单确定

双灯

123.9 × 101.5 × 70.4 mm，±1 mm

1,538 g

依订单确定
