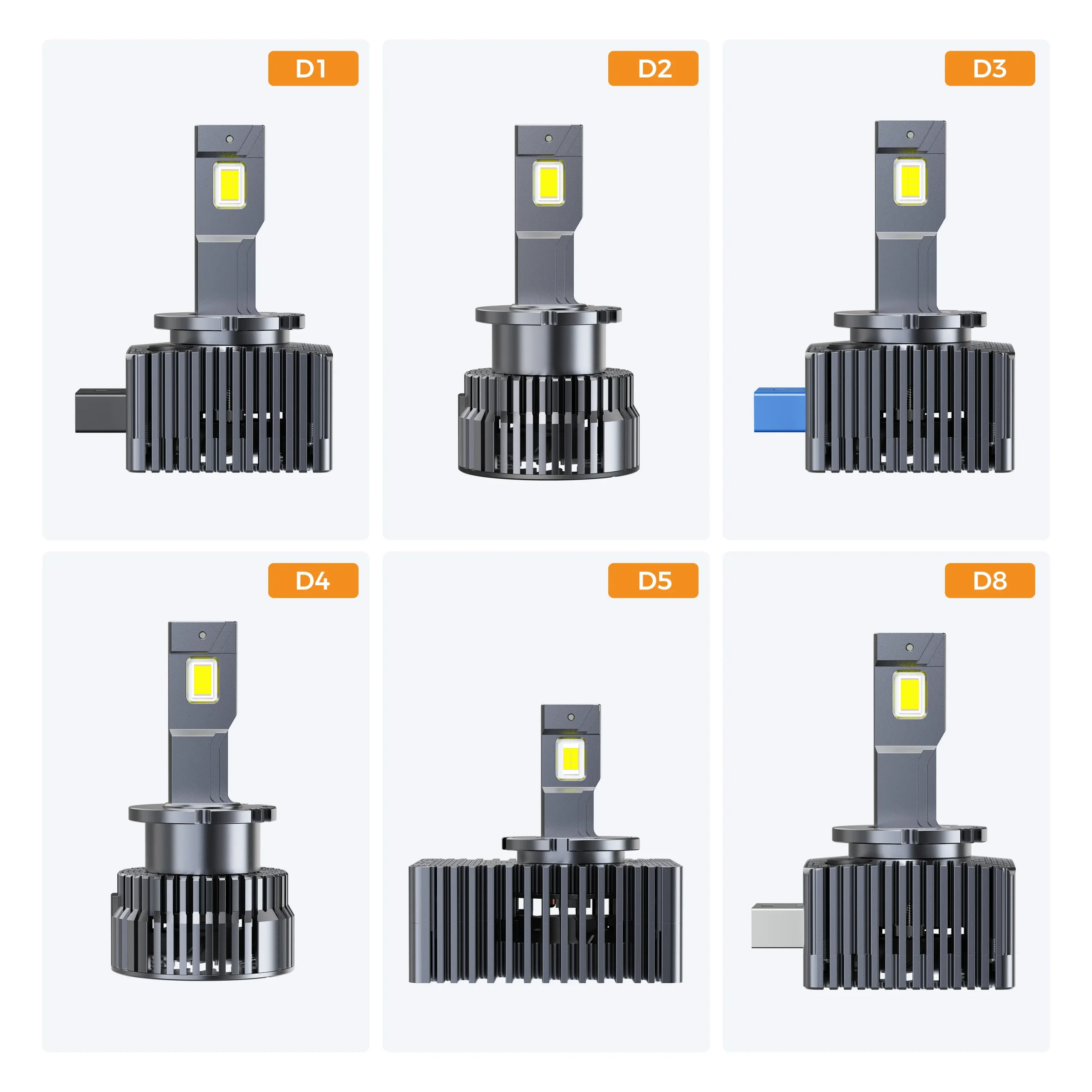

按型号分组精准选型
电气及光学实测数据按 D1/D3、D8、D2/D4 与 D5 细分归类，便于针对性核对选型。
电气及光学实测数据按 D1/D3、D8、D2/D4 与 D5 细分归类，便于针对性核对选型。
D1/D3、D8 与 D2/D4 标定工作电压为 11–30 V；D5 同样标定 11–30 V，并以 13.2 V 为典型测试电压。
技术手册对各型号分组均独立记录初始启动电流/光通量与持续工作稳定电流/光通量。

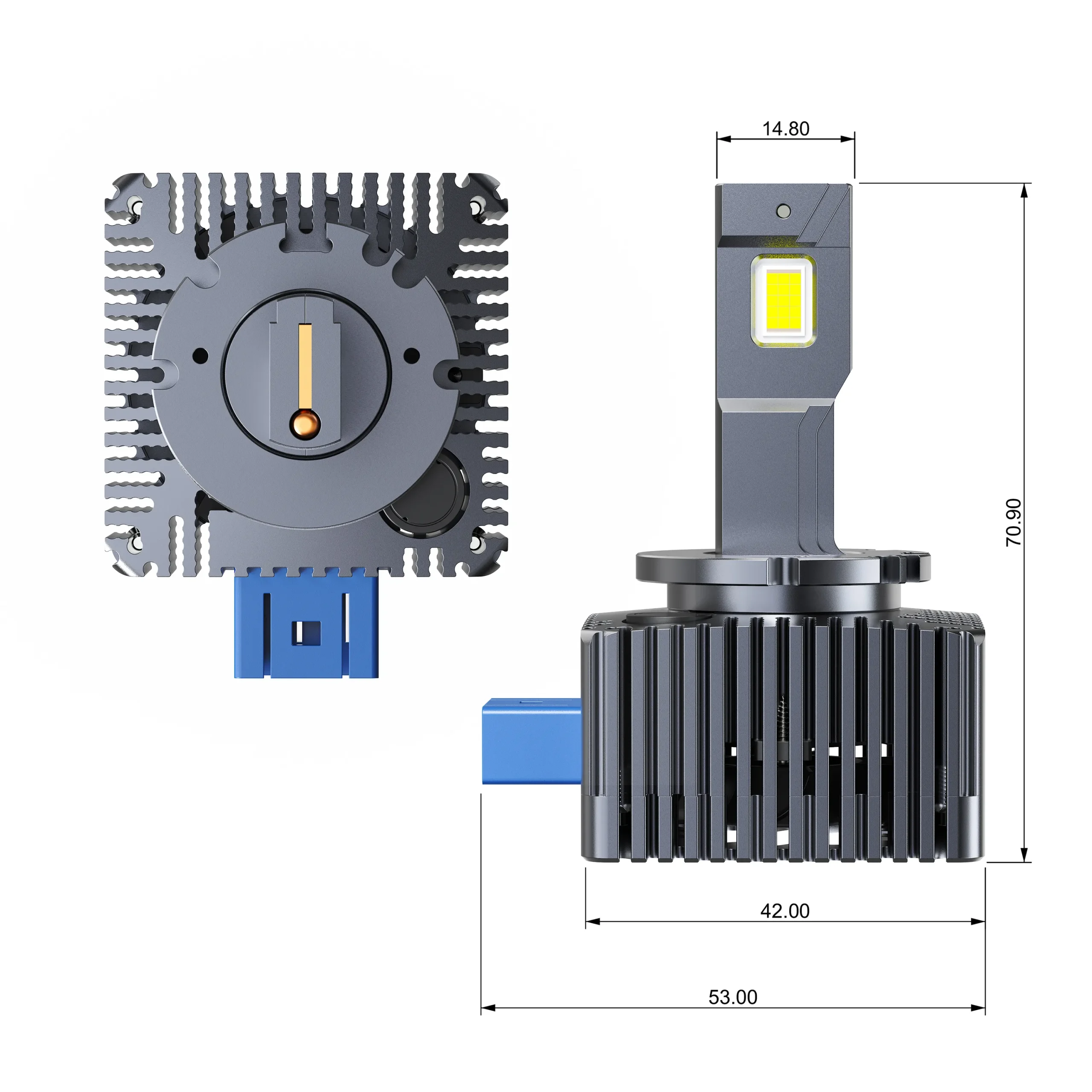

详细列出三组实测结构尺寸，标注 ±0.5 mm 制造公差，确保与原车灯壳结构完美匹配。
请选择型号分组以联动更新核心数据卡片。下方表格完整保留工程技术手册所载全系规格数据。
| 型号分组 | 工作电压（最小 / 典型 / 最大） | 初始启动电流（最小 / 典型 / 最大） | 稳定工作电流（最小 / 典型 / 最大） | 典型稳定功率 |
|---|---|---|---|---|
| D1 / D3 | 11 / 12 / 30 V | 80% / 8.3 / 120% A | 90% / 3.3 / 110% A | 40 W |
| D8 | 11 / 12 / 30 V | 80% / 6.7 / 120% A | 90% / 2.5 / 110% A | 30 W |
| D2 / D4 | 11 / 12 / 30 V | 80% / 5.3 / 120% A | 90% / 3.5 / 110% A | 42 W |
| D5 | 11 / 13.2 / 30 V | 80% / 4.5 / 120% A | 90% / 3.8 / 110% A | 50 W |
| 型号 | 初始光通量（最小 / 典型 / 最大） | 稳定光通量（最小 / 典型 / 最大） | 稳定工作色温 | 光色 |
|---|---|---|---|---|
| D1 / D3 | 80% / 5,000 / 120% lm | 90% / 4,000 / 110% lm | 5700–7000 K | 正白光 |
| D8 | 80% / 6,000 / 120% lm | 90% / 3,000 / 110% lm | 5700–7000 K | 正白光 |
| D2 | 80% / 5,000 / 120% lm | 90% / 4,400 / 110% lm | 5700–7000 K | 正白光 |
| D4 | 80% / 6,000 / 120% lm | 90% / 4,100 / 110% lm | 5700–7000 K | 正白光 |
| D5 | 80% / 5,800 / 120% lm | 90% / 4,700 / 110% lm | 6000–7000 K | 正白光 |
| 型号分组 | 外形尺寸 | 典型产品净重 | 线束抗拉拔测试 |
|---|---|---|---|
| D1 / D3 / D8 | 70.9 × 53 × 42 mm (±0.5 mm) | 78 g | ≥ 30 N |
| D2 / D4 | 39.5 × 39.5 × 74.7 mm (±0.5 mm) | 82.2 g | ≥ 30 N |
| D5 | 60 × 54.5 × 61.6 mm (±0.5 mm) | 117 g | ≥ 30 N |
技术手册注明包装方案与装箱方式由商务与客户协商确定。最终包装规格及装箱明细均依据客户实际订单确认执行。
| 型号分组 | 外形尺寸 | 典型净重 | 包装状态 |
|---|---|---|---|
| D1 / D3 / D8 | 70.9 × 53 × 42 mm (±0.5 mm) | 78 g | 依客户订单确认 |
| D2 / D4 | 39.5 × 39.5 × 74.7 mm (±0.5 mm) | 82.2 g | 依客户订单确认 |
| D5 | 60 × 54.5 × 61.6 mm (±0.5 mm) | 117 g | 依客户订单确认 |
官方原厂工程 Excel 规格书。包含工程技术指标与测试工况的权威依据。
测试条件说明：在常温环境下，D1/D3/D2/D4/D8 规格测试工况为 DC 12 V，D5 规格测试工况为 DC 13.2 V。
