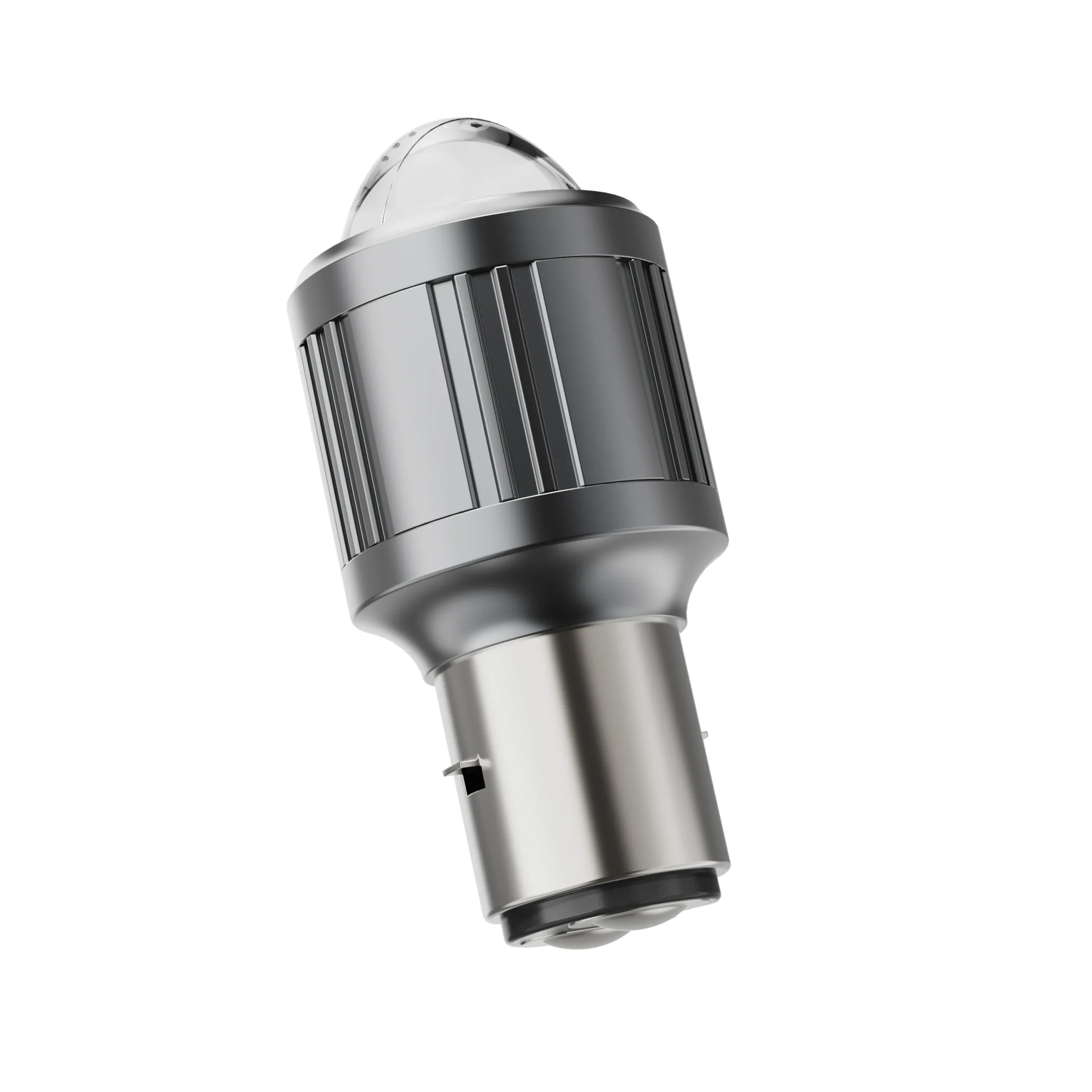

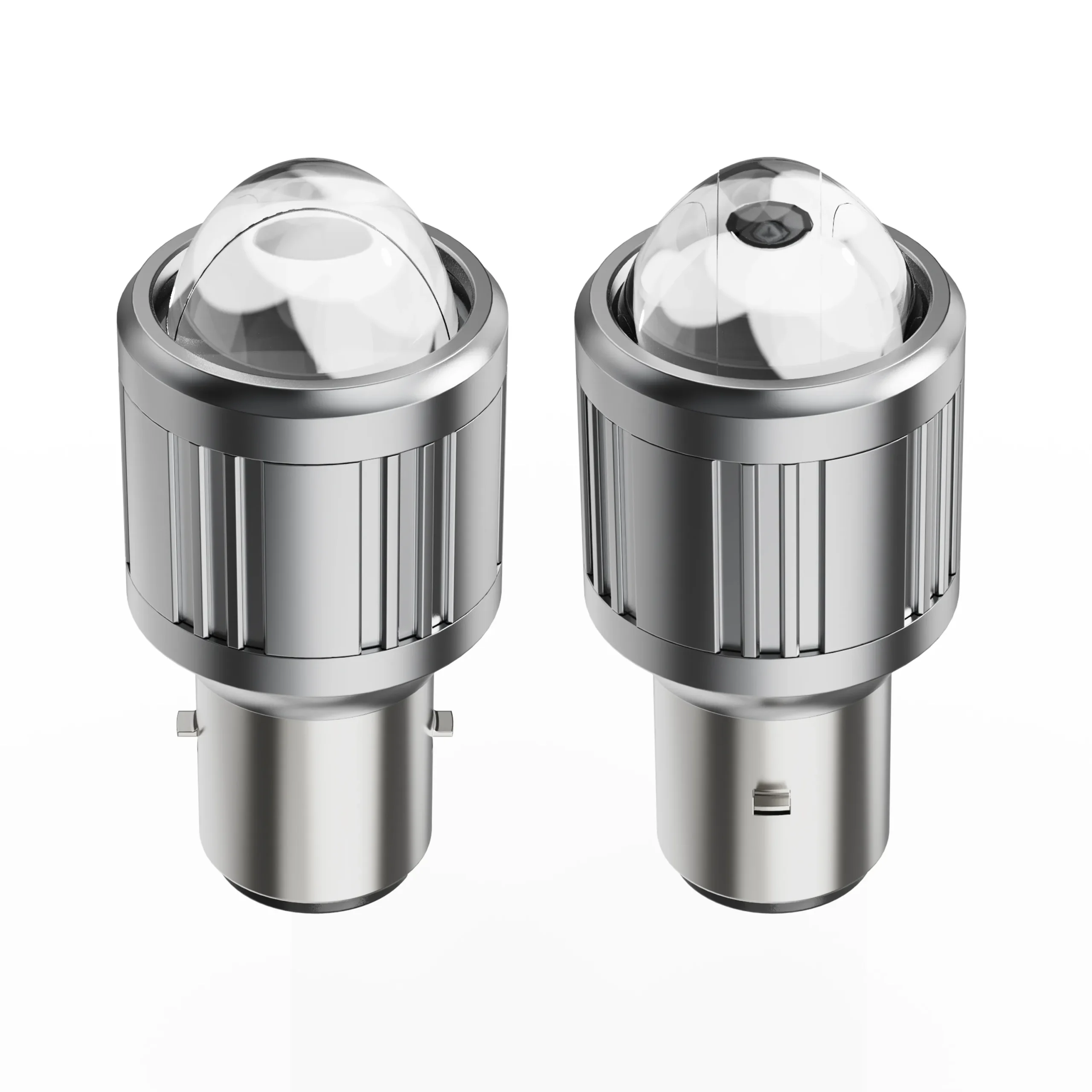

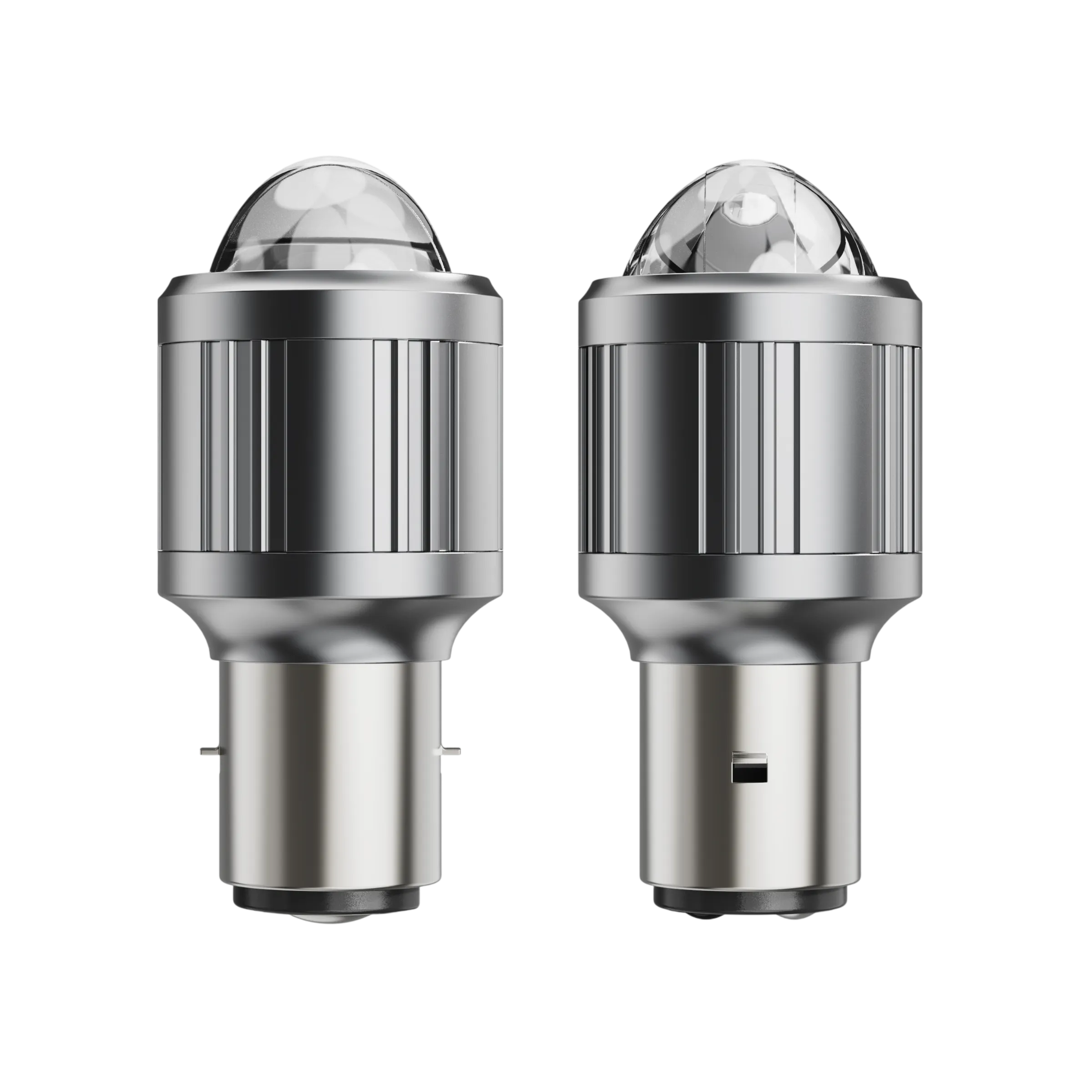

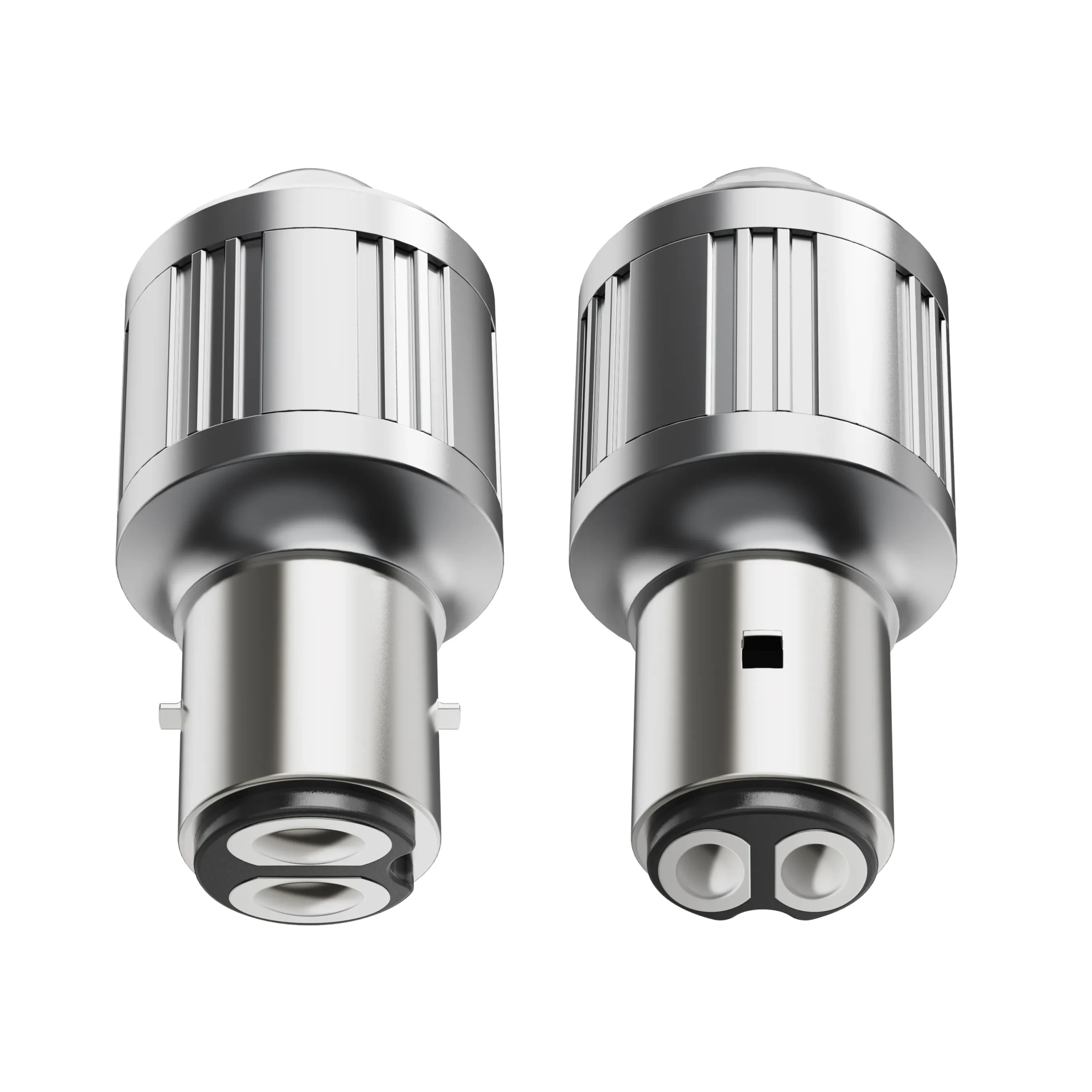

M9 系列的额定输入电压范围为 11–30 V，并提供 H4 和 BA20D 两种配置。 如图所示，该产品采用带散热鳍片的金属外壳和穹顶式光学透镜；在工作簿测试条件下测得的光学参数如下所示。
11–30 V 输入电压范围
650流明 典型初始光通量
500流明 典型稳定光通量
18.5 克 典型产品重量
6000–7000 K
白光
4000–5000 K
纯白光
2800–3200 K
金色芒光
XLS 下载技术数据
光度

实测光输出

技术手册记录了在规定测试条件下 650 lm 的典型初始光通量与 500 lm 的典型稳定光通量。

电压

灵活的输入电压范围

标定的 11–30 V 范围支持为该 M9 系列设定的电气工作窗口。

规格

明确标明的配置

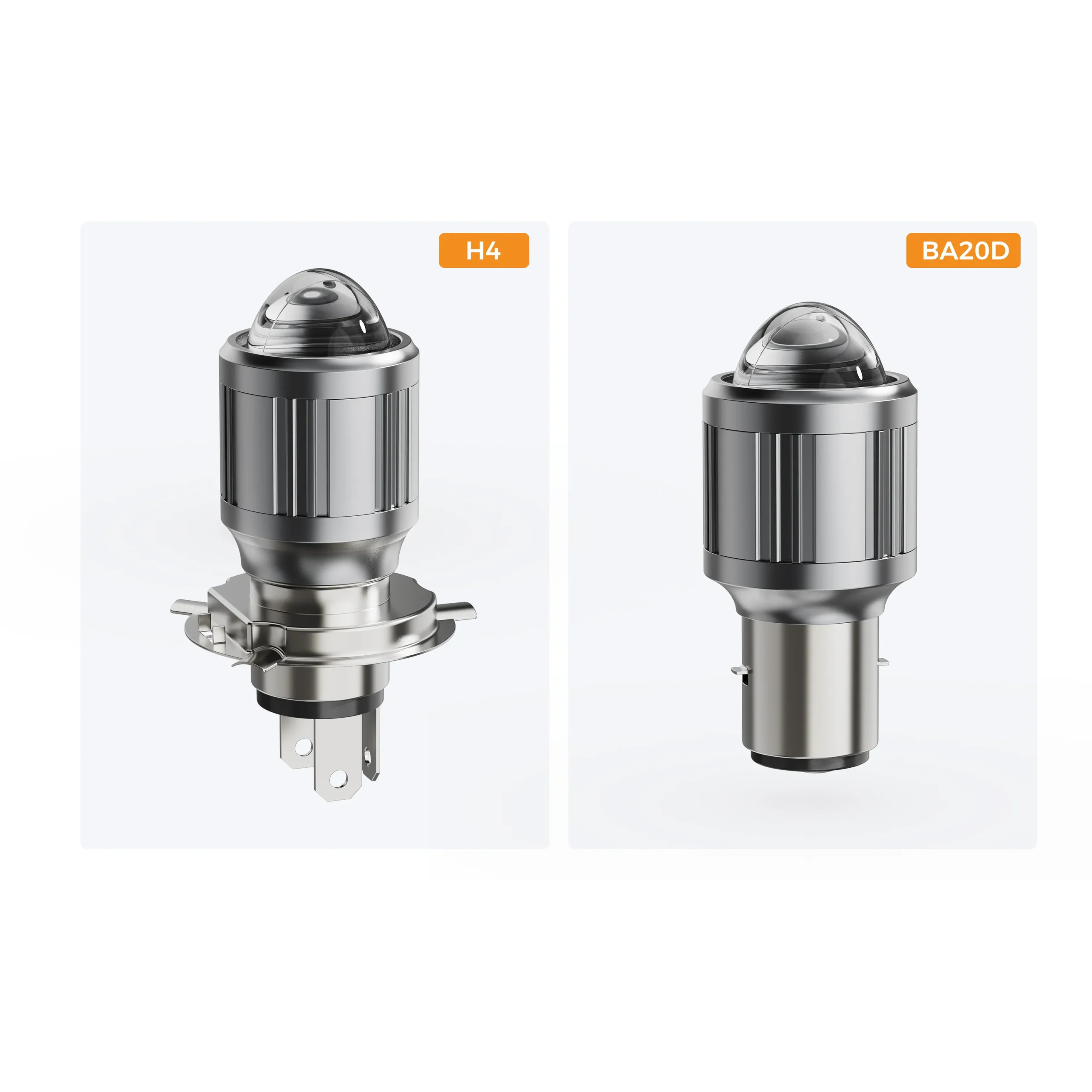

所提供的产品图片与尺寸数据中明确标明了 H4 与 BA20D 两种规格。

品控

明确的测试标准

技术资料明确要求执行产线抽样、实验室校准以及 25°C 条件下的老化流程。

技术参数

以下数值如实复现工程技术手册的记录数据。初始数值与稳定数值分别独立展示；不推断任何适用车型范围、防护等级、使用寿命、质保或认证声明。

电压 11–30 V
初始电流 0.60 A
稳定功率 5.544 W
稳定色温 2800–7000 K
产品信息
产品系列
M9
标明的配置规格
H4；BA20D
电气数据
输入电压
11 / 13.20 / 30 V（最小 / 典型 / 最大）
初始电流
80% / 0.60 A / 120%（最小 / 典型 / 最大）
稳定电流
90% / 0.42 A / 110%（最小 / 典型 / 最大）
初始功率
80% / 7.92 W / 120%（最小 / 典型 / 最大）
稳定功率
90% / 5.544 W / 110%（最小 / 典型 / 最大）
照明模式
近光：白光；远光：金色光
光学数据
初始光通量
80% / 650 lm / 未注明（白光）
稳定光通量
90% / 500 lm / 未注明（白光）
稳定色温
2800–3200 K 金色光；6000–7000 K 白光；4000–5000 K 纯白光
物理属性与尺寸
H4 尺寸
46.9 × 42.8 × 83 mm (±1 mm)

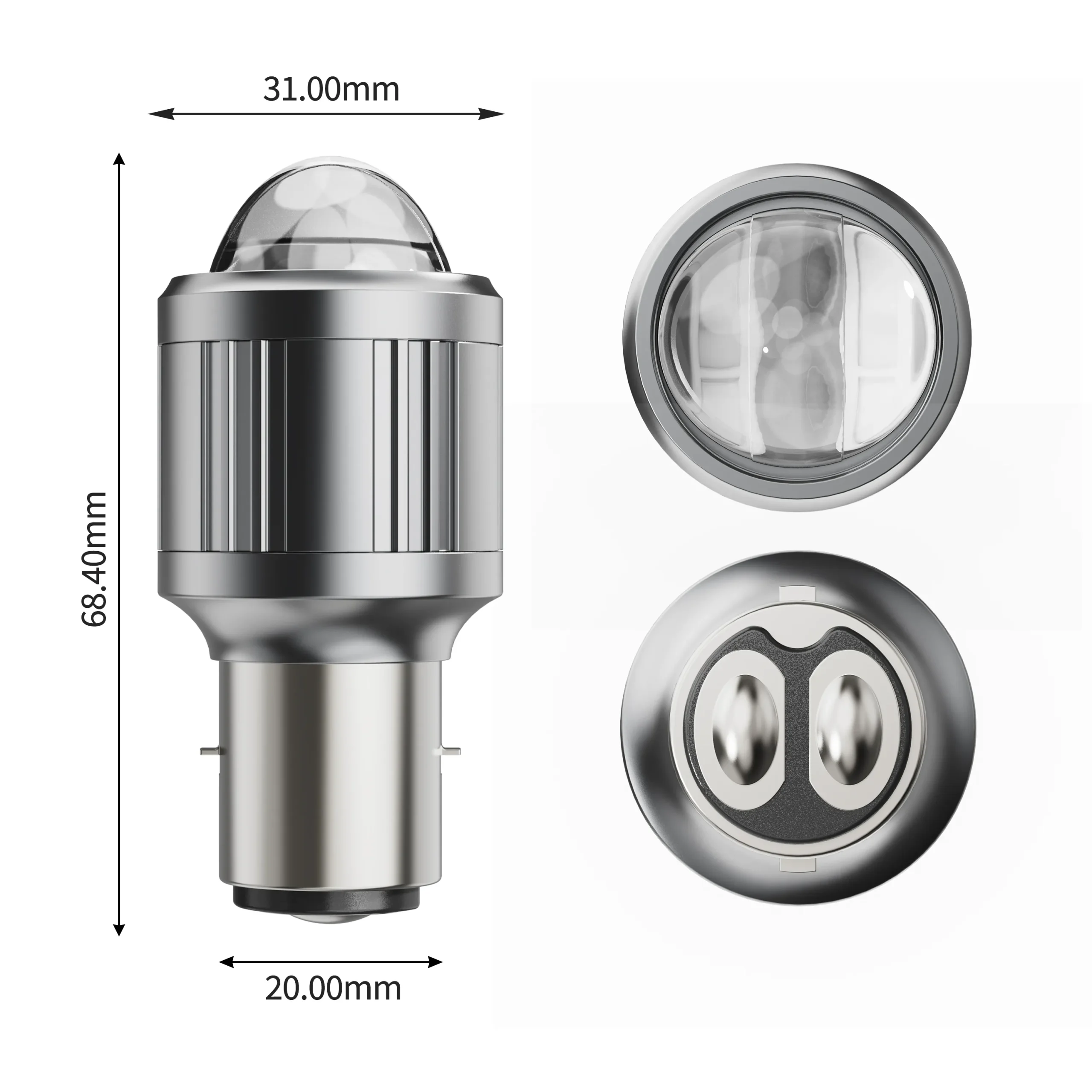

BA20D 尺寸
31 × 31 × 68 mm (±1 mm)
产品重量
16.65 / 18.5 / 20.35 g（最小 / 典型 / 最大），H4/BA20D
引线拉力
未注明
可靠性、测试与制造品控
测量环境条件
数值在常温及 DC 13.2 V 下测定；光学参数注明在 DC 13.2 V / 10 A 下测定。
生产过程品控
产线对光通量和色温进行抽检，并定期对照研发实验室数据进行校准。
老化测试
100% 成品全检老化；试产：120 分钟（25°C）；量产：60 分钟（25°C）；开关冲击抽检：开 1 秒 / 关 1 秒，48 小时（25°C）。

包装与装箱信息

技术手册未注明外箱尺寸或装箱数量。最终包装形式依据客户订单确认。

型号 / 分组产品尺寸典型净重包装状态
H446.9 × 42.8 × 83 mm (±1 mm)18.5 g依订单确定
BA20D31 × 31 × 68 mm (±1 mm)18.5 g依订单确定

资料下载

M9 技术规格书，版本 2

为本产品页面提供的原厂工程技术手册。

XLS 规格书下载

数据来源说明：展示数值均转录自 M9 技术规格书（版本 2）；权威工程记录请参阅该技术手册。
