电压
宽压输入兼容
技术规范明确支持 11-30V 宽电压输入范围，并将 13.2V 标定为标准测试电压。
技术规范明确支持 11-30V 宽电压输入范围，并将 13.2V 标定为标准测试电压。

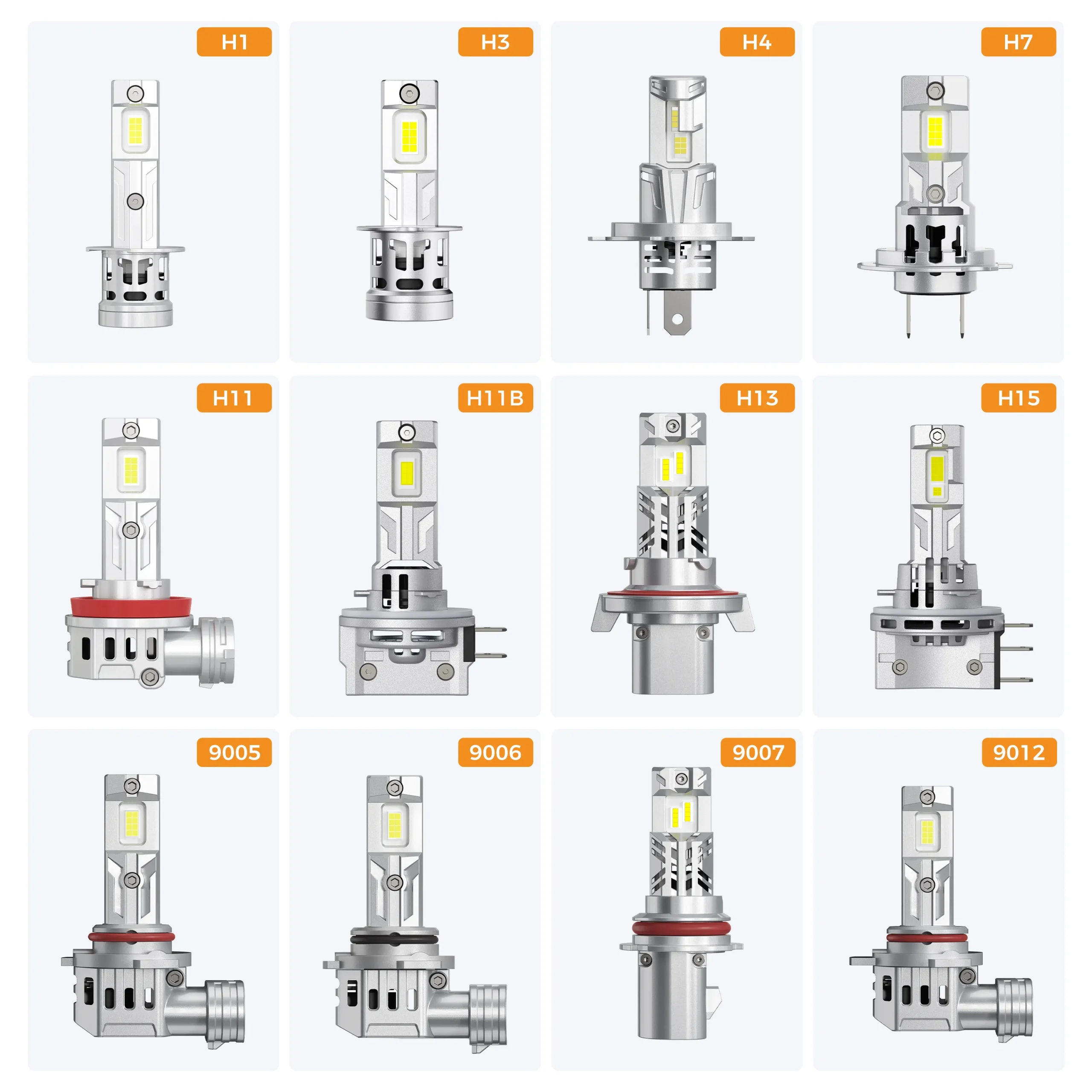

产品外形尺寸与额定参数按底座卡座分组清晰标注，方便在订购前快速核对所需型号配置。

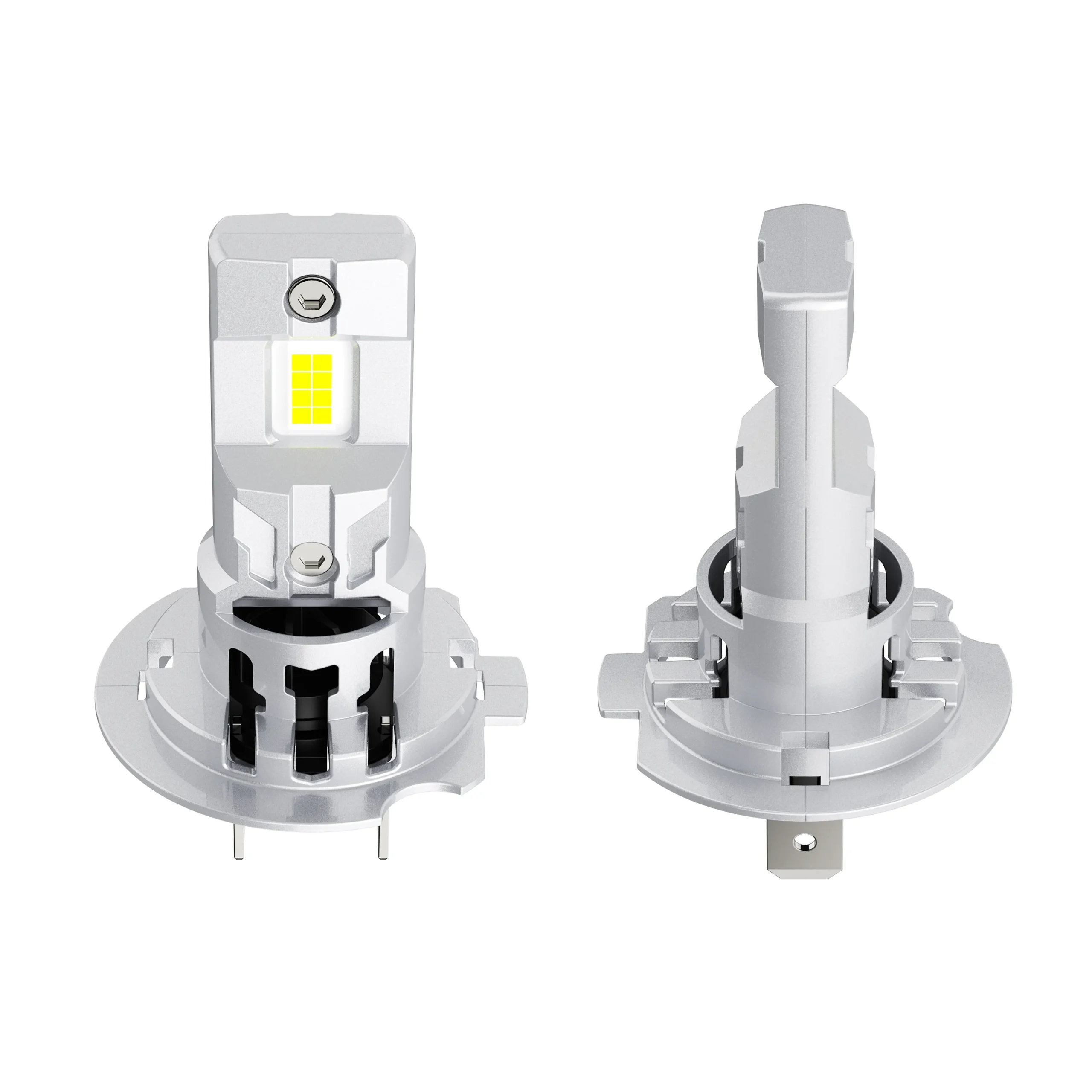

结构视图清晰展示开放式风扇主动散热区域；H7 装配规范中更严格要求在光源核心部位涂抹高导热硅脂。
规程严格要求在组装前执行电气全检、成品 100% 满载通电老化，并实施多维度的标准化抽检。
以下分型号参数均依据工程技术手册典型值整理，初始测试值与工作稳定值分别标定。所有光学测试参数均在指定测试工况（DC 13.2 V / 10 A）下测得。
| 型号规格 | 外形尺寸 (mm) | 典型重量 (g) |
|---|---|---|
| H1 | 23.7 × 23.7 × 58.3 (±0.5) | 14.8 |
| H3 | 21.4 × 21.2 × 48.3 (±0.5) | 15.0 |
| H4 | 47.4 × 43.3 × 73.5 (±0.5) | 30.8 |

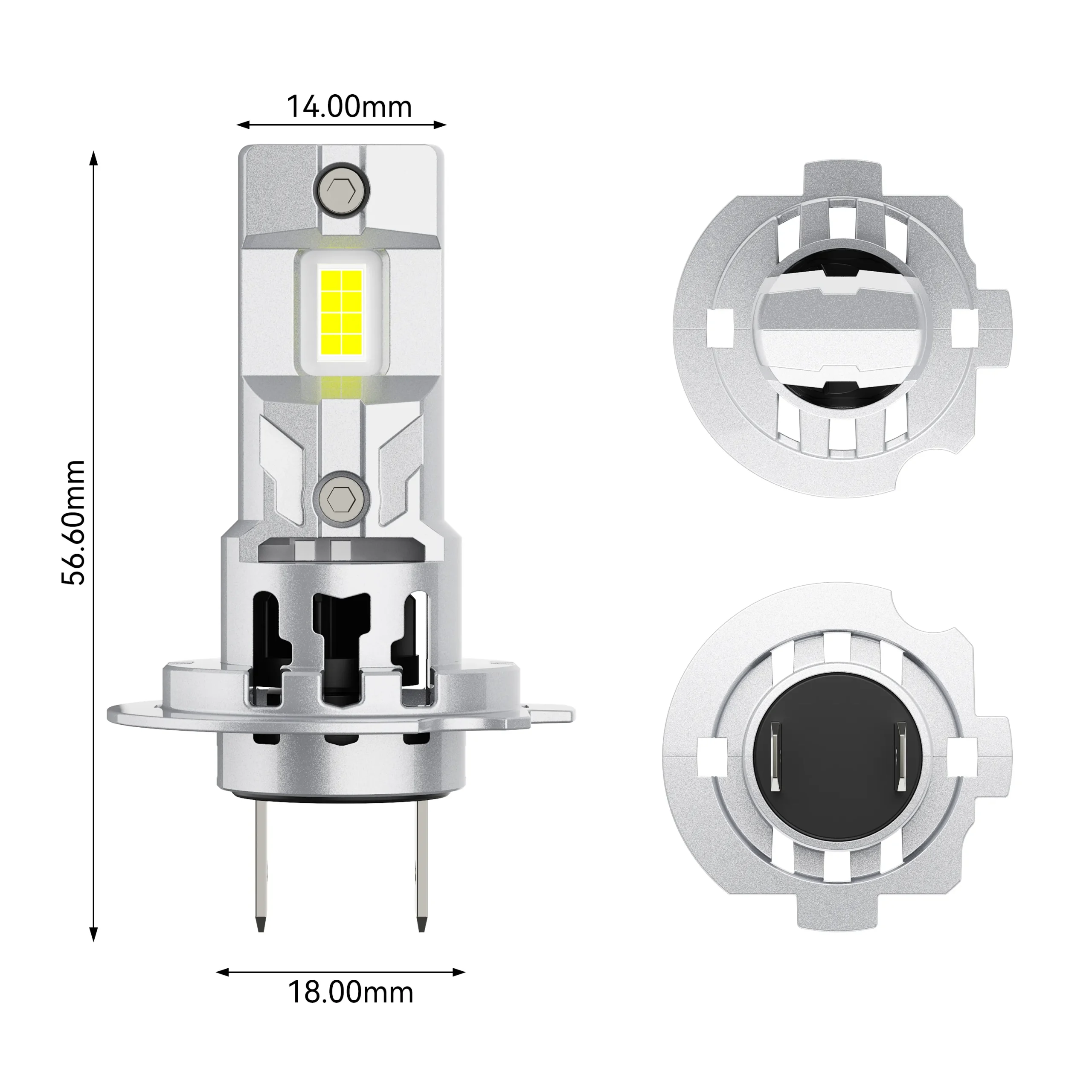

| H7/H18 | 33.8 × 33.8 × 56.6 (±0.5) | H7 约 17.0；H18 重量未单独列出 |
| H8/H11 | 39.6 × 31.5 × 64.3 (±0.5) | H8 / 9005 / 9012 约 29.5；H11 重量未单独列出 |
| 9005/9006 | 45.8 × 35.5 × 69.1 (±0.5) | H8 / 9005 / 9012 约 29.5；9006 重量未单独列出 |
| 9012 | 48.9 × 35.5 × 69.1 (±0.5) | 29.5 |
工程技术资料明确标明包装形式均根据客户具体需求协同定制。因此装箱数量与外箱规格等数据按实际订单约定为准，下单前请与业务人员核对确认。
| 型号 / 组别 | 标定外形尺寸 | 典型净重 | 包装状态 |
|---|---|---|---|
| H1 | 23.7 × 23.7 × 58.3 mm (±0.5) | 14.8 g | 按订单定制 |
| H3 | 21.4 × 21.2 × 48.3 mm (±0.5) | 15.0 g | 按订单定制 |
| H4 | 47.4 × 43.3 × 73.5 mm (±0.5) | 30.8 g | 按订单定制 |
| H7 | 33.8 × 33.8 × 56.6 mm (±0.5) | 17.0 g | 按订单定制 |
| H8 / 9005 / 9012 | 详见上方技术参数型号表 | 29.5 g | 按订单定制 |
本技术文件源自原始工程技术手册，包含各具体型号的完整配置参数，具有权威参考效力。
数据来源说明：26S 技术规格书，标定技术底稿版本为 A1（2024年11月12日）。所列数值均在技术手册注明的测试工况及型号说明下测得。
