绿城汽车照明 P32

绿城汽车照明 P32

P32 是一款专为 L1B 和 LW5B-2 配置设计的 LED 照明组件。随附的产品视图展示了一款紧凑型金属机身组件，其外壳带有散热鳍片，配有风扇端，并具备针对特定配置的安装接口。下文中的工程参数摘自随附的 P32 技术规格书。初始测量值和稳定测量值分别列出，均在规定的 13.2 V 直流条件下测得。

11–30 V 输入电压范围

典型功耗 32 W 初始功率，每种灯色

典型值 3,500 流明 初始光通量，每种光色

典型值 2,800 流明 光通量稳定，每种灯的颜色

6000–7000 K
白色

2800–3200 K
金色光芒

光色

双重光色选择

技术规格书提供 6000–7000 K 正白光与 2800–3200 K 黄金光两种色温方案可选，适应不同天气路况。

宽压

明确的宽压电气基准

规格书严格定义 11–30 V 宽压输入范围，并以标称 DC 13.2 V 作为标准实测工况。

稳态

持续稳定工作数据

在初始启动测试之外，独立记录点亮后的稳定工作电流、功率及光通量真实数据，拒绝虚标。

规格

清晰明确的结构规格

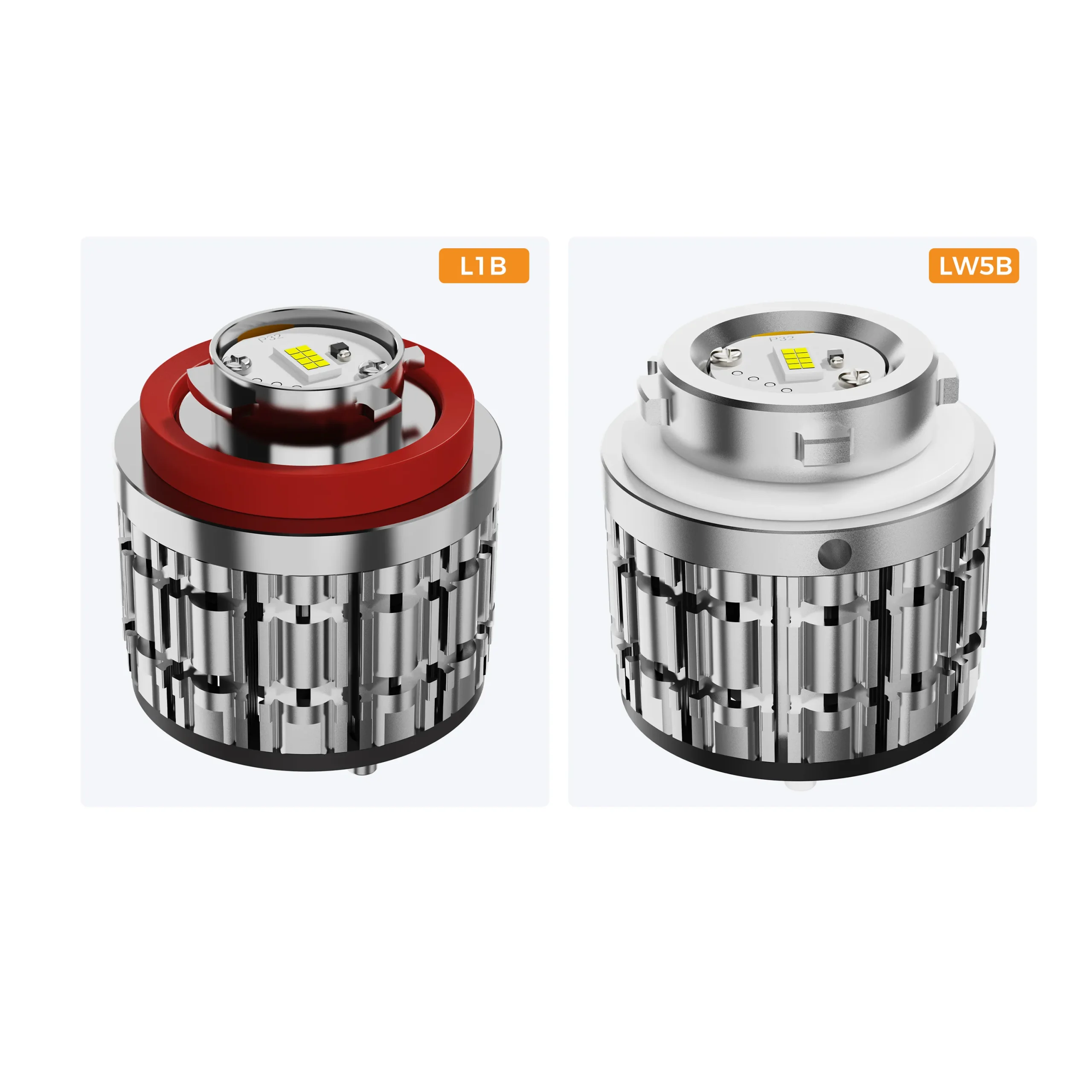

L1B 与 LW5B-2 均有清晰独立的净重与尺寸标识；下单时可针对性确认具体安装基座结构。

技术参数

以下参数为 P32 系列 L1B / LW5B-2 工程规格书所载实测技术数据。初始测试值与稳定工作测试值均独立展示。

输入工作电压 11–30 V

稳定工作功率 30 W 典型值

初始启动电流 2.4 A 初始值

线束抗拉强度 ≥ 30 N

产品信息

产品系列

P32

工程技术型号

L1B；LW5B-2

规格书版本

A2（2025年11月5日）

光色规格

正白光；黄金光

电气参数

输入工作电压

11 / 13.2（典型）/ 30 V

初始启动电流

80% / 2.4（典型）/ 120% (A)

稳定工作电流

90% / 2.3（典型）/ 110% (A)

初始启动功率

80% / 32（典型）/ 120% (W)

稳定工作功率

90% / 30（典型）/ 110% (W)

适用规格范围

正白光与黄金光均适用

光学与光效参数

初始光通量

80% / 3,500（典型）/ 120% (lm)

稳定光通量

90% / 2,800（典型）/ 110% (lm)

正白光稳定工作色温

6000–7000 K

黄金光稳定工作色温

2800–3200 K

物理特性与外形尺寸

规格书外形尺寸（L1B）

37 × 37 × 40.5 mm (± 0.5 mm)

规格书外形尺寸（LW5B-2）

37 × 37 × 40.5 mm (± 0.5 mm)

典型产品净重（L1B）

50.1 g

典型产品净重（LW5B-2）

50.5 g

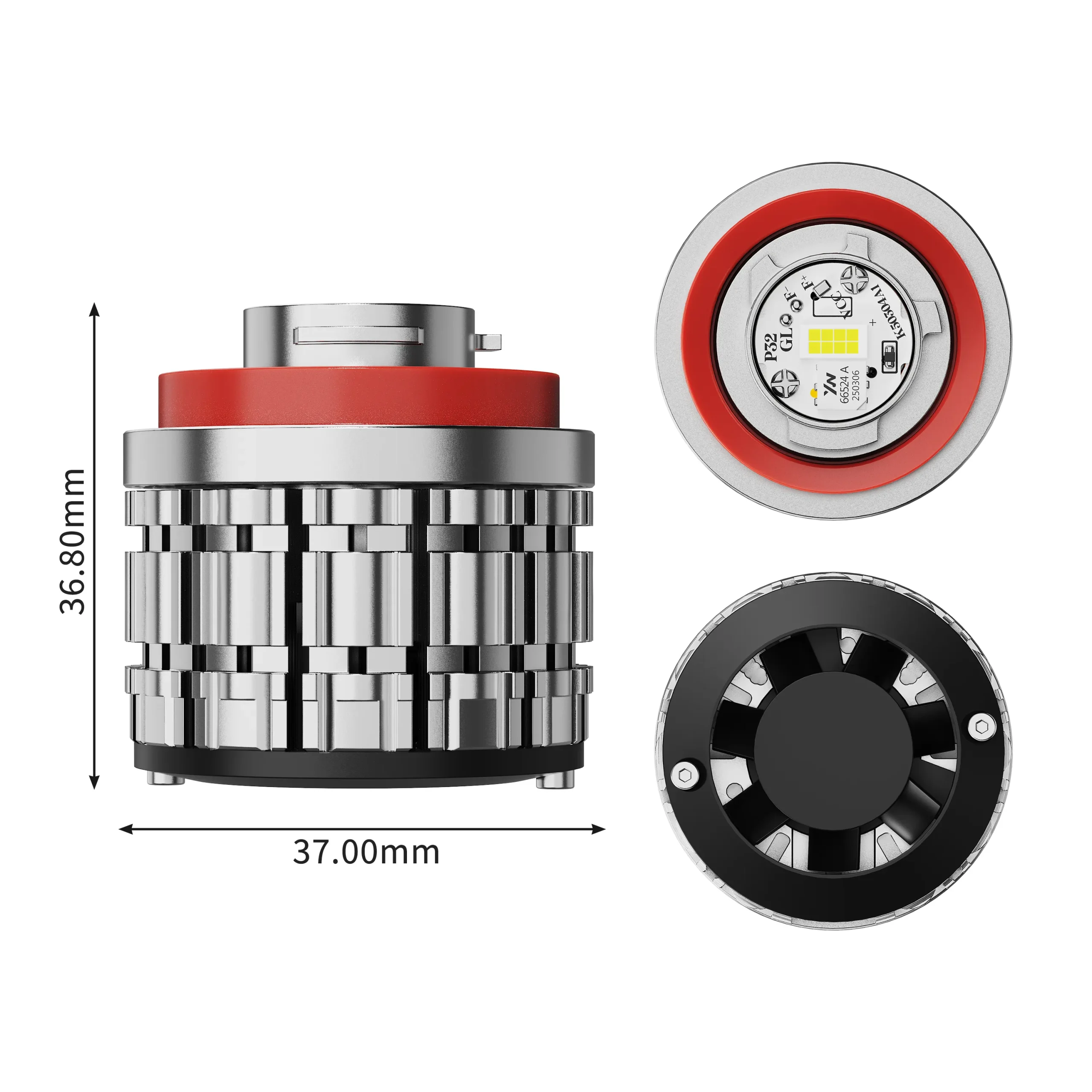

图纸标注说明

附图实测标注直径 37.00 mm、高度 36.80 mm；工程分组数据以技术规格书所载参数为准。

可靠性、测试标准与制造品控

光学测试工况

DC 13.2 V，10,000 mA

产线抽检把控

产线对光通量与色温进行定期抽样检测；并与研发实验室数据进行周期性比对校准。

通电老化测试

100% 成品满载老化

量产老化环境

DC 13.2 V，25 °C 环境下老化 60 分钟

频繁开关耐久抽检

抽样 5 支；在 25 °C 环境下开 1 秒 / 关 1 秒，持续测试 48 小时。

包装与装箱信息

技术手册注明包装方案与装箱方式由商务与客户协商确定。最终包装形式及装箱明细均依据客户实际订单确认执行。

型号 / 分组	工程外形尺寸	典型产品净重	包装状态
L1B	37 × 37 × 40.5 mm (± 0.5 mm)	50.1 g	依客户订单确认
LW5B-2	37 × 37 × 40.5 mm (± 0.5 mm)	50.5 g	依客户订单确认

资料下载

P32 系列产品技术规格书（版本 3）

本产品页面配套的官方原厂 Excel 工程技术规格书。

XLS 技术规格表下载

数据来源说明：参数指标、外形尺寸、净重、色温及测试数据均精准引自官方 Excel 工程技术手册。图示 36.80 mm 高度数据仅作为产品实物标注参考保留。
